Laikrodis su IN-12B lempomis , dinamine indikacija ir PIC16F628A kontroleriu.

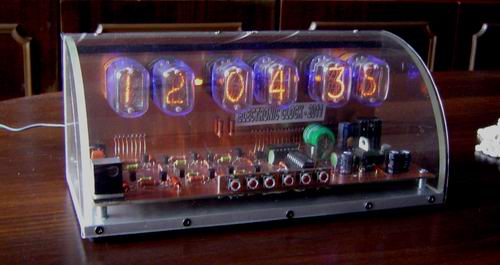

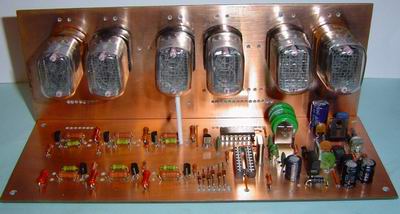

                                                                                                              Taip atrodo pilnai užbaigtas laikrodis



      Radau pas save keletą senų rusiškų lempų IN-12B,   kurios padvelkė praeitimi. Apie 1972m padariau pirmą laikrodį su jomis . Tai buvo tranzistorinė konstrukcija. Šešios didžiulės plokštės ir maitinimas keletas amperų. Dabar lempas išmesti pagailo taigi kaip suvalkietis sunaudojau jas jau šiuolaikiškiasniam laikrodžiui. Schemos kaip po tokios ir nėra Gavau pas LY3ND Kęstą plokštės brėžinius LAYOUTe , kuriuose surašyti visi detalių nominalai.   Keletas panašių sprendimų čia:





  Aukštos įtampos  keitiklyje galima naudoti tranzistorius IRF730, IRF740 , IRF830. Droselis 100 mikrohenrių iš impulsinių maitinimo blokų nuo kompiuterio. Galima suvynioti ir pačiam . Laidas storesnis 0,7-0,8 mm. Atkreipti dėmesį į išvadus lempų katodams. Programuotojas kuris rašė šiam laikrodžiui programą , sumaišė kodus. Lituoti lempų katodus pagal numeraciją kuri yra ant LAYOUTo plokštės, o ne pagal lempos cokoliuotę.

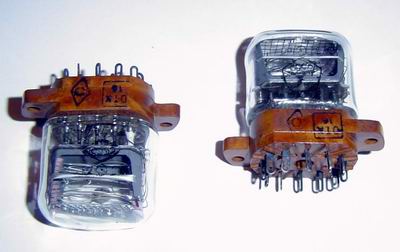

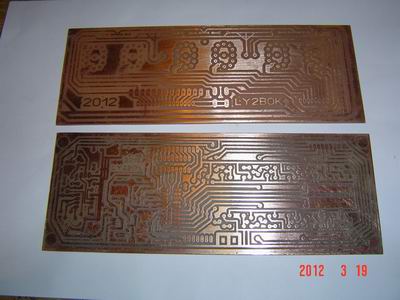

                                       Jau beveik primirštos   IN-12B lemputės                                                              Plokštės paruoštos

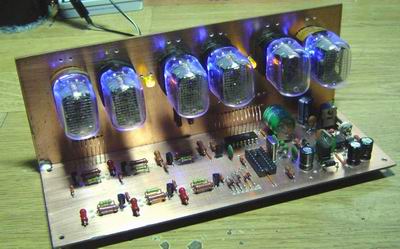

                                      ik ką surinktos dar truputį nepilnai plokštės                                Jau pajungtas kolbų apšvietimas su mėlynais šviesdiodžiais

           Akumuliatoriukas panaudotas 3,6v iš seno kompiuterio motininės plokštės. Mėlyni šviesos smd diodai įstatomi į 4mm skylutes plokštėje po lempų lizdais.  Duoda gražų lempos balono švytėjimą.

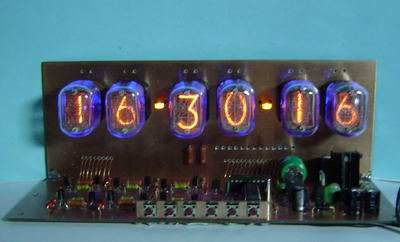

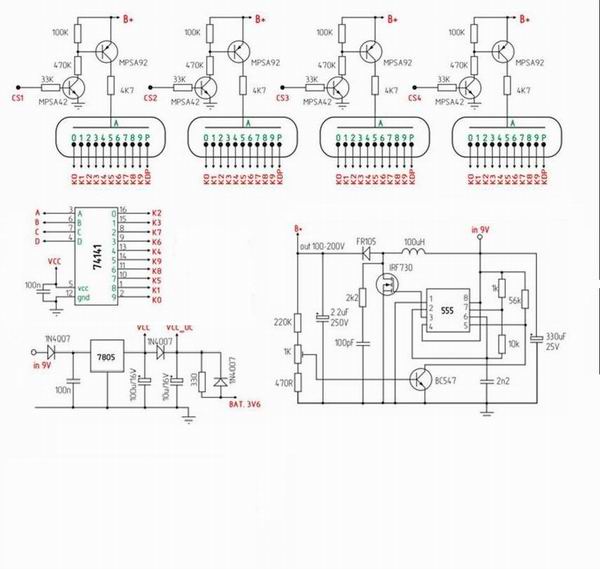

                   Jau užbaigtas ir pilnai veikiantis laikrodukas                                                    Laikrodžio indikacijos valdymo schema

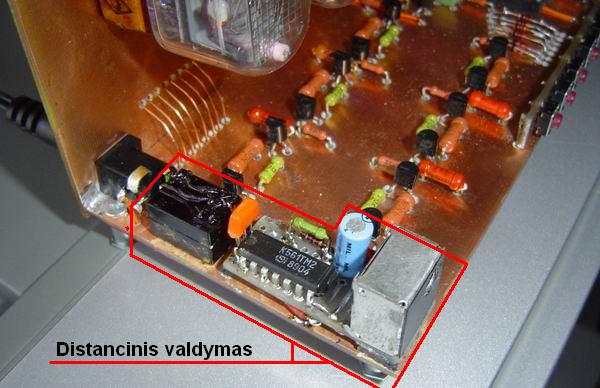

                                                                                                                  Distancinio valdymo plokštelė

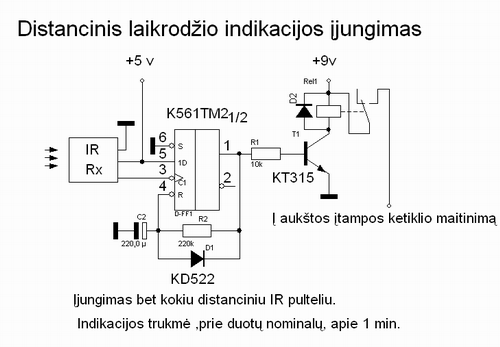

   Plokštėje klaidų nėra . viskas dirba iš karto ,jei detalės geros.    Maitinimas 9-10 v.  Srovė priklauso  nuo keitiklio anodo įtampos.  Pas mane išstatyta su patenciometru 168v ,tai sumoje naudoja 280 mA. Galima padaryti atjungiamą indikaciją su duotos schemos pagalba. Tada srovės suvartojimas  sumažėja iki 20 miliamperų.



Laikrodžio plokštės:    Spausdintinės laikrodžiui.lay

Laikrodžio  PIC16F628A  kontrolerio programa:       Programa .hex

Laikrodžio valdymo meniu (deje tik anglų kalboje):    Aprašymas



Justinas LY2BOK
