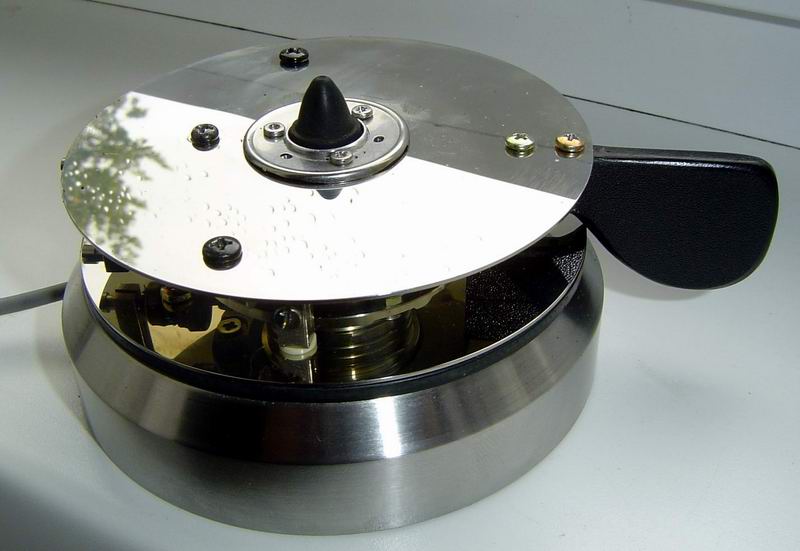

Bendras manipuliatoriaus vaizdas

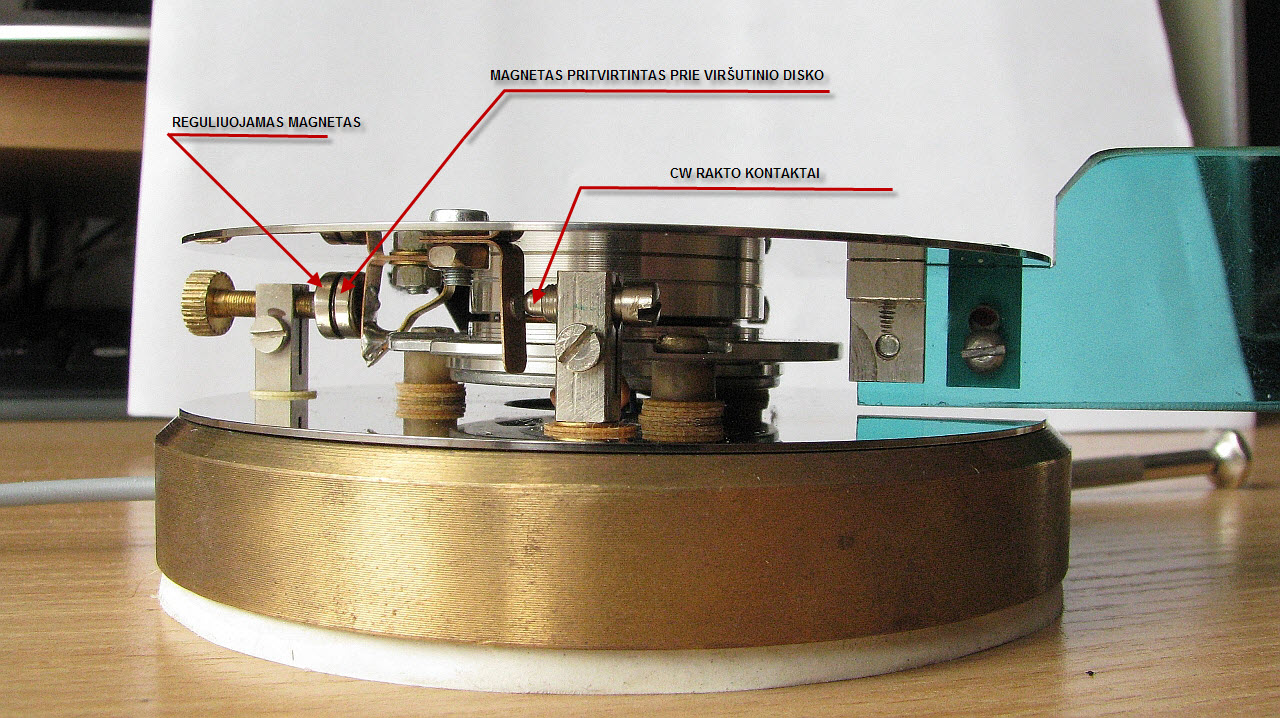

                                                                                                                                  Konstrukcija

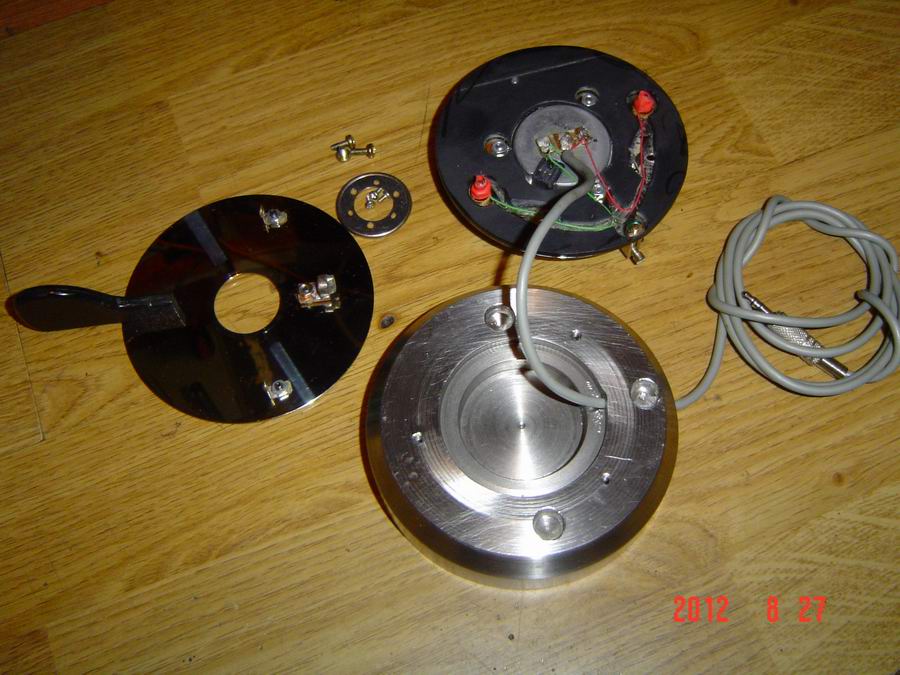

                                                                                                                               Visos detalės

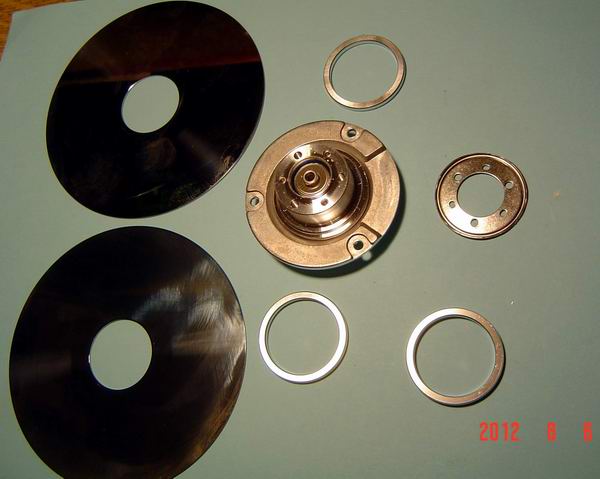

                                                                                                                          Išardytas HDD

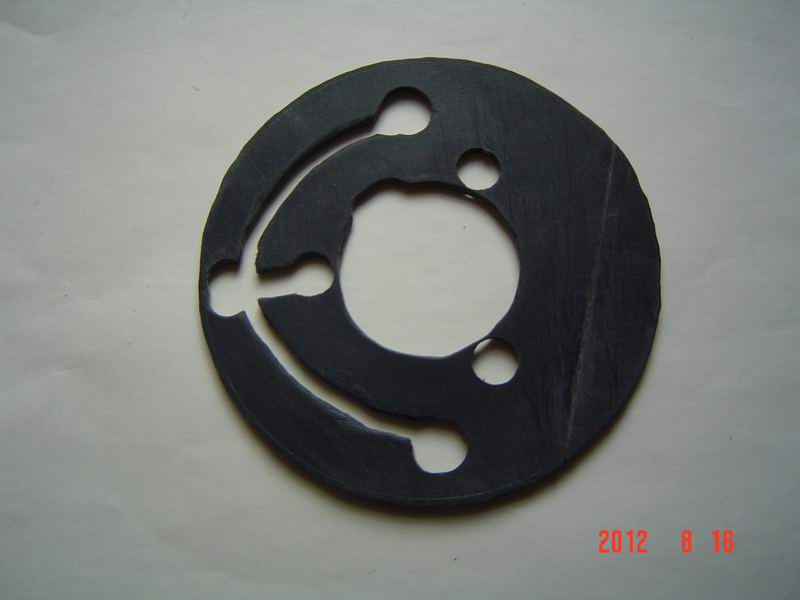

                                                                                                                                 Tarpinė iš plastmasės 2 mm

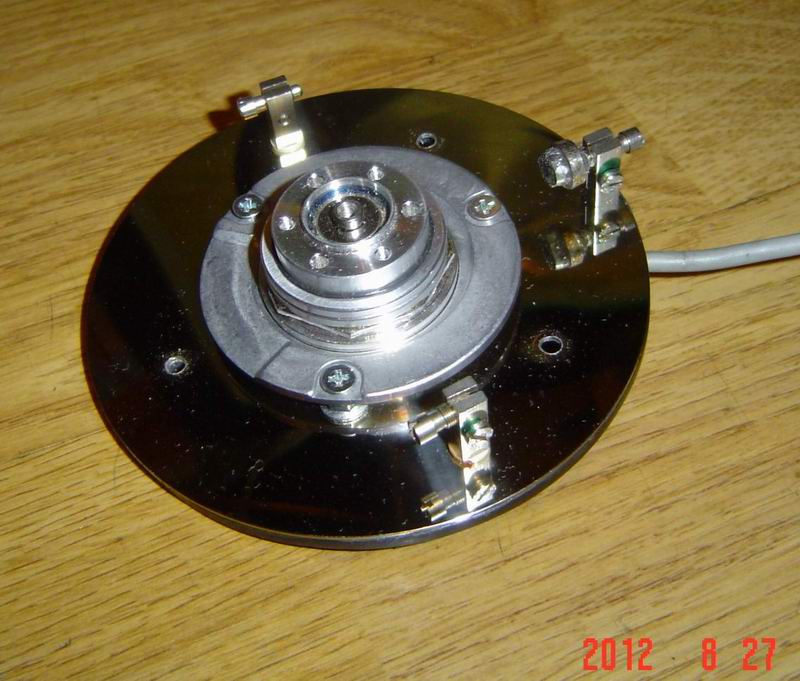

                                                                                                                                         Apatinė dalis

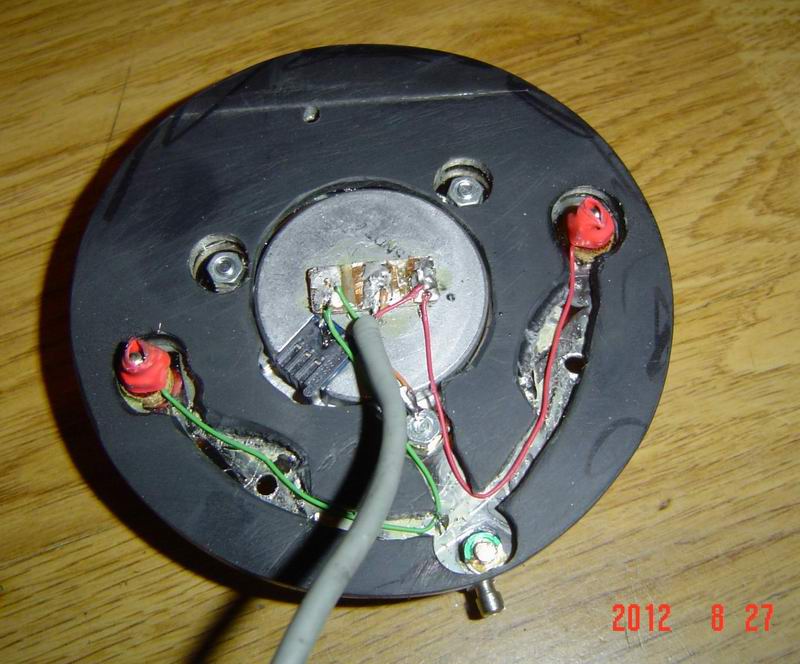

                                                                                                                            Tarpinės montažas

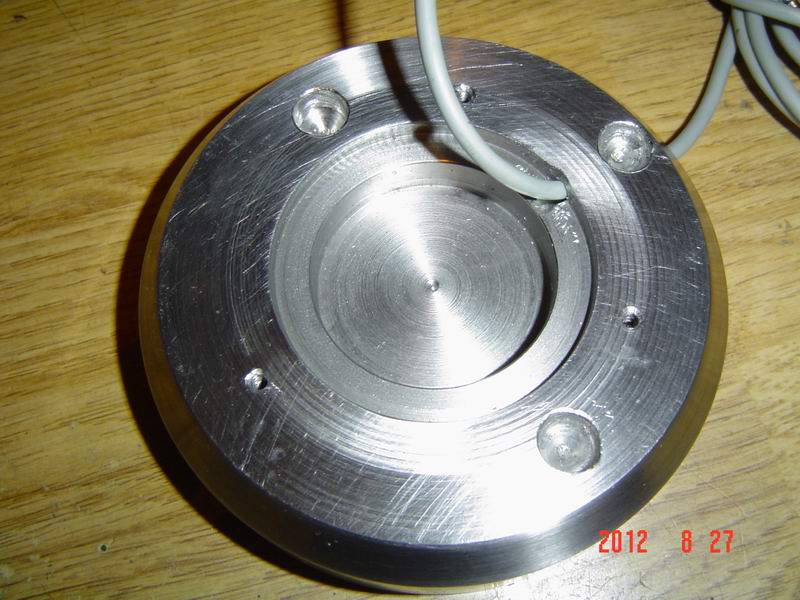

                                                                                                                     Nerūdijančio plieno padas 25 mm storis

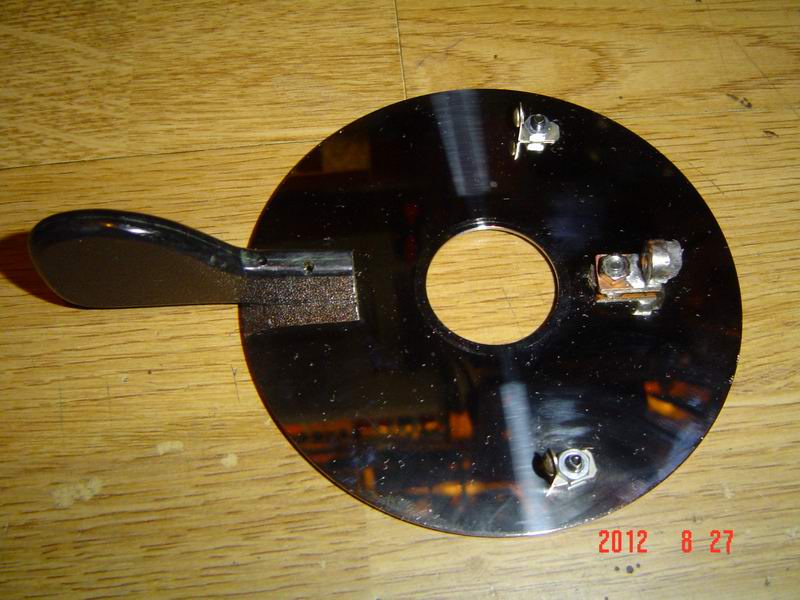

                                                                                                                                      Viršutinė dalis  (apatinė pusė)

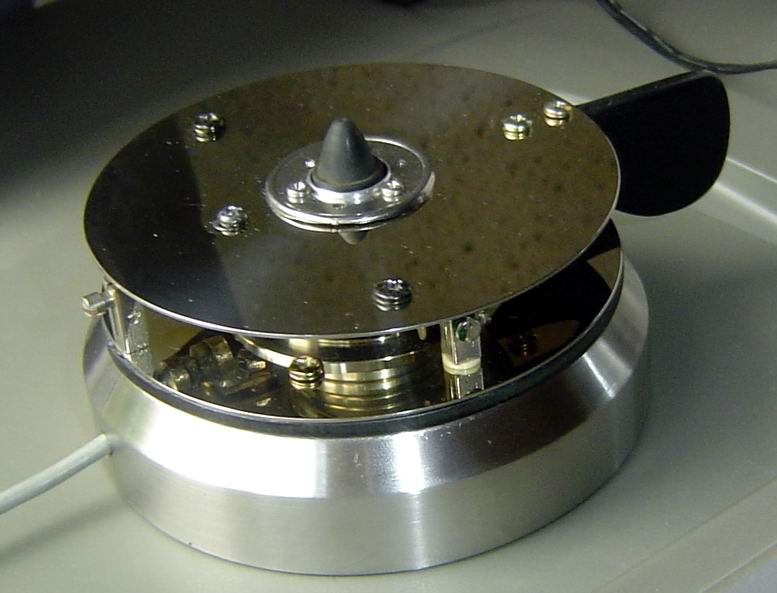

                                                                                                                       Pilnai surinktas CW manipuliatorius

                  Štai kokią idėją siūlo LY3BD  CW manipuliatoriui pasigaminti. Jokių įtempimo spyruoklių ir panaudota diskasukio tikslioji mechanika. Jokio laisvumo . Viskas labai paprasta ir iš nuotraukų aišku. Reguliuojant atstumą tarp magnetukų , gaunamas norimas rakto "kietumas".

     Pagal "skonį" padaromas rakto padas. Pas mane 25 mm storio nerūdijantis plienas . Apačioje  paklijuotas plonas 1 mm storio gumos sluoksnis, kuris pilnai užtikrina gerą sukibimą su stalo paviršiumi.   Magnetų laikikliai padaryti iš 2vatų МЛТ rusiškos varžos.  Ją sudaužius lieka du metaliniai laikikliai į kuriuos ir priklijuojami magnetukai. Šoniniai rakto kontaktai įzoliuojami nuo korpuso.

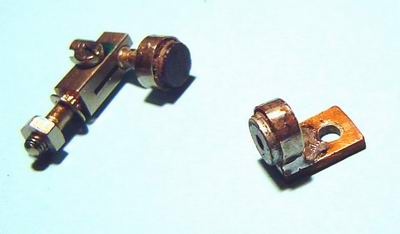

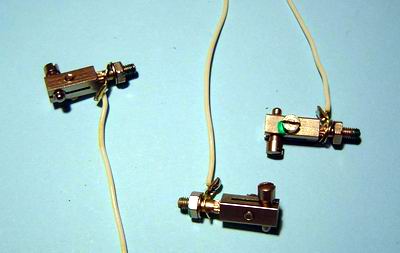

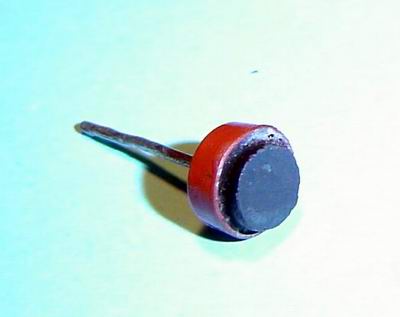

   Reguliuojamo kontaktai iš RP-4 relių                                       Sumontuoti magnetukai                                                         Magnetuko konstrukcija

Magnetukus reikia panaudoti esančius HDD korpuse. Tai  supermagneto plokštelės. Jos priklijuotos prie HDD korpuso. Atsargiai jas nuimame. Jos gana trapios. Toliau su kandamomis replėmis atgnybame nuo tos plokštelės   du gabaliukus maždaug 10x10 mm. Juos galima suapvalinti su švitriniu popieriumi pritvirtintu ant skriemulio su varikliu. Toliau su klijais “Supergluje” ar panašiais, priklijuojame  juos į paruoštus varžos antgalius. Priklijuojame priešingais poliais. Belieka prilituoti taip paruoštus magnetukus prie dviejų laikiklių , kurie pritvirtinami prie diskų. Vienas prie apatinio  (reguliuojamas ) ir antras prie viršutinio.

 LY2BOK Justinas
