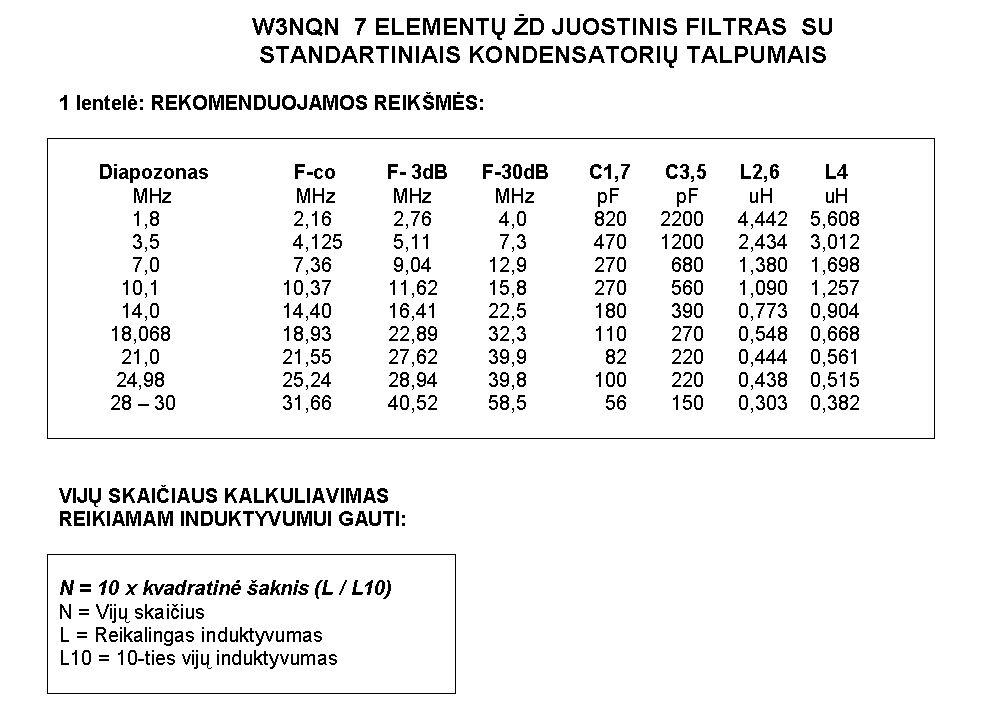

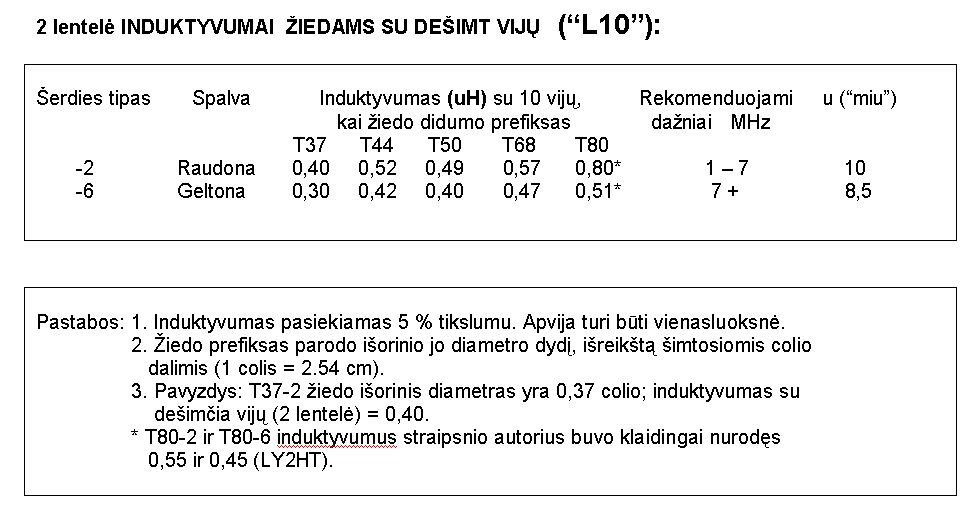

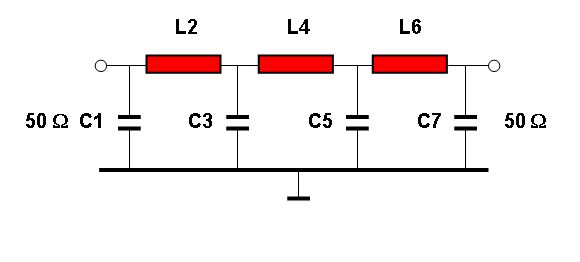

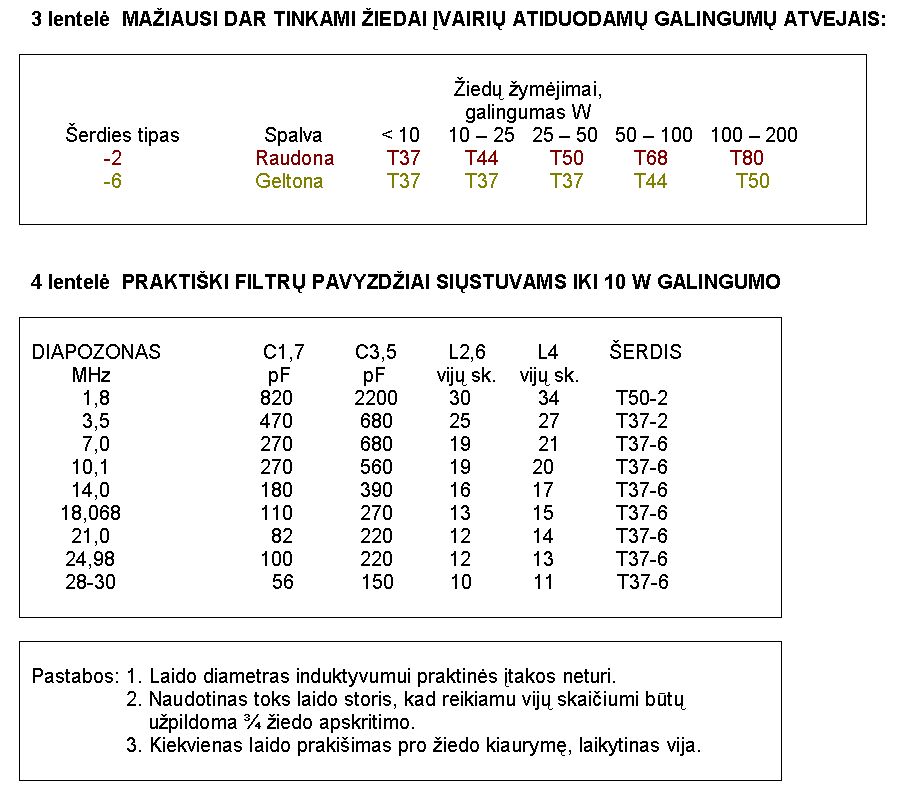

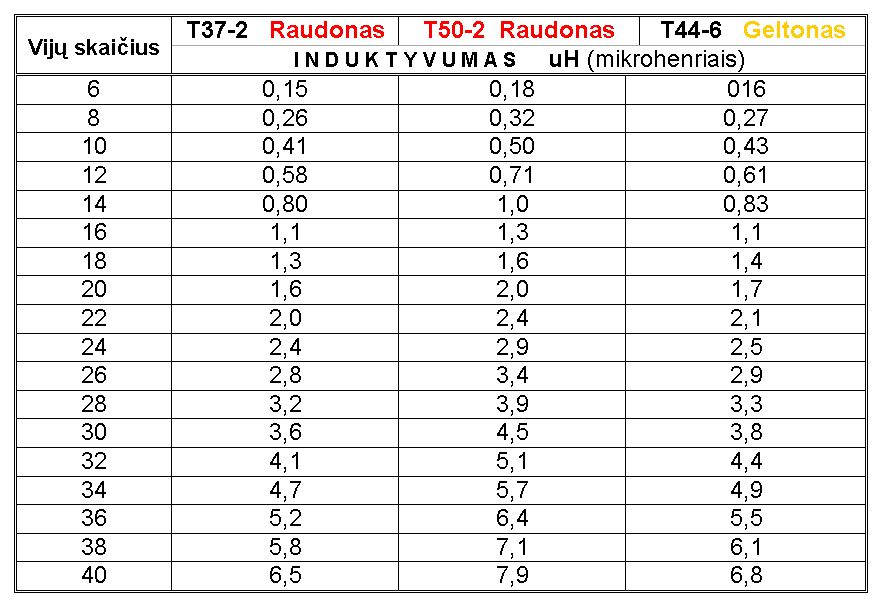

FILTRAI Mūsuose dar mažai kas naudoja mikrometalinius standartizuotų dydžių, "miu" reikšmių spalvotus žiedus rezonuojantiems kontūrams gaminti: gal dėl jų sunkoko prieinamumo, kainos, o gal dėl nežinojimo. Tuo tarpu Vakarų radijo mėgėjai juos vartoja labai plačiai, nes sutaupo vietos ir laiko - viskas seniai paskaičiuota: vijų skaičiai, induktyvumai, leidžiami galingumai ir t.t. Tereikia pasižiūrėti į lenteles ar pačiam pasiskaičiuoti, naudojantis paprasta formule. Žinant reikiamą ritės induktyvumą, visada lengva pritaikyti vijų skaičių turimam žiedo tipui. Ir atvirkščiai - iš anksto bus visada žinomas ritės induktyvumas, ruošiantis vynioti "n" vijų. Man šios aplinkybės yra nulemiančios pasirinkimą naudoti šias puikias detales. Šių ričių nereikia šarvuoti, jos mechaniškai patvarios, induktyvumas praktiškai visai nepriklauso nuo naudojamo laido storio. Skirtingai nuo rusiškų VČ tipo žiedų, mikrometalinių T tipo žiedų briaunos suapvalintos, visas žiedas ištisai padengtas teflono sluoksniu. Pagal žiedo išorinį diametrą ir spalvą, lengvai galima identifikuoti pritaikymo dažnius, induktyvumus, vijų skaičių. Geltonieji -6 medžiagos žiedai labai gerai tinka VFO ritėms: aukšta jų kokybė, o svarbiausia - "geltonųjų" yra priimtini temperatūriniai koeficientai. Skaitydamas dar CėCėCėPė laikais sunkai gaunamas QST žurnalų kopijas, svajojau tokių žiedų turėti. Svajonė išsipildė tik prieš metus: interneto aukcione nusipirkau kelių rūšių. Dabar džiaugiuosiu naudodamas pats ir galėdamas pasiūlyti kitiems LY-kams pabandyti. Juos naudoju ne tik LPF, bet ir diapozoniniams filtrams - surištų kontūrų pavidalu, tarpinio dažnio kontūrams. Šiame straipsnyje bus kalbama tik apie dviejų skirtingų u ("miu") žiedus:u = 10 (medžiaga -2) ir u = 8,5 (medžiaga-6). Jie daugiausiai naudojami TB praktikoje. O gaminami labai įvairių u reikšmių žiedai: nuo 1 iki 61. Užsakant Lietuvos radijo parduotuvėse, pvz., LEMONA, kainos kol kas gana įspūdingos - keletas Euro už vienetą. Parsisiunčiant didesnį kiekį iš gerai pasirinktų dilerių ar nupirkus interneto aukcione, kaštai su parsiuntimu keletą kartų mažesni. Google pagalba galite patys rasti naudingus duomenis apie žiedus, paieškos langelyje surinkę žiedo tipą, pvz.: t37-2 arba t37-6 arba t50-2 ir t.t. Atsidariusiame lange pačiame viršuje bus pakartotas jūsų ieškoto žiedo tipas, po juo "Prices and specifications..." - kainos ir specifikacijos ... Čia rasite visus duomenis apie konkretaų žiedą, tarp jų ir labai naudingą 3-jų stulpelių lentelę lango kairėje. Pirmajame jos stulpelyje užrašas # turns - vijų skaičius. Antrajame stulpelyje užrašas Inductance in uH - induktyvumas mikrohenriais. Trečiajame - ilgas užrašas, nurodantis konkrečiam vyniojimui reikalingo laido ilgį coliais, paliekant vieno colio ilgio ritės laisvus galus. Rasite kainas ir siūlymą užsisakyti. Kainos yra pačios palankiausios iš man internete žinomų, bet... užskymo budas tėra vienintelis: Paypal. Žinau šį būdą nepilnai ir tik teoretiškai, nes jau keletas metų iš Lietuvos, Latvijos, Estijos, kai kurių kt. šalių pirkėjų Paypal mokėjimo teisė atimta. Kalbama, kad taip pasielgta po lietuvių išradimo, grobiant pinigus internete. Kiek čia tiesos - nežinau. Paypal apmokėjimą galite atlikti per savo draugus, gyvenančius JAV. Aš to dar nebandžiau. Kainas ir minėtus duomenis ir netik apie žiedus (!) galite rasti ir kitaip: www.partsandkits.com parts and kits = detalės ir rinkiniai Štai ką rašo apie vieną iš žiedų pritaikymo sferų G QRP klubo narys Geroge Dobbs G3RJV (vertė LY2HT). APIE MIKROMETALINIŲ ZIEDŲ PANAUDOJIMĄ HARMONIKŲ FILTRAMS QRP SIŲSTUVUOSE Nežiūrint nedidelių QRP spinduliuojamų galingumų, radijo dažnius po išėjimo laipsnių būtina filtruoti. Dažniausiai, kompaktiškumo sumetimais, QRP aparato gale būna C klasės stiprintuvas, dirbantis nuo galingo draiverio. Taip išėjime pagimdomos harmonikos, ir geras ŽD juostinis filtras yra labai reikalingas. Jau daug metų naudojuosi filtrais, paskaičiuotais W3NQN. Čia yra labai nedaug matematikos - apie keturi kalkuliatoriaus klavišų paspaudimai. Pateikiu lenteles konkretiems filtrams, tinkamiems iki 10 W galingumams visuose TB diapozonuose. W3NQN konstrukcijos remiasi 7 elementais: keturiais kondensatoriais ir trimis ritėmis. Filtrai skirti 50 omų įėjimui ir 50 omų išėjimui. Ypatingai svarbu, kad juose naudojami standartinių talpumų kondensatoriai. Tai yra labai patogu, nes kituose, daugumoje kompiuteriu paskaičiuotuose filtruose naudojami nuosekliai ir lygiagrečiai sujungti kondensatoriai, reikiamam talpumui gauti. Piešinyje parodytas septynių elementų ŽD juostinis (LPF) filtras: face="Bookman Old Style"> Rekomenduojamos reikšmės 1 lentelėje yra tik dalelytė filtrų reikšmių sąrašo, skelbto originaliame W3NQN straipsnyje. Pateikiu praktines reikšmes devyniems TB diapozonams. Su šiomis reikšmėmis daug metų gaunu gerus rezultatus. Kiekvieno filtro charakteristikos apibūdinamos nupjovimo dažniu (F-co) ir dažniais, slopinamais 3dB (F-3dB) bei 30 dB (F-30dB). Kartoju, kad kondensatoriai yra realiai gaminamų talpumų. Filtrams paprastai naudoju polistireno kondensatorius. Ritės Visos ritės vyniojamos ant toroidinių šerdžių, naudojant populiarius Mikrometalų žiedus. Duota formulė reikalingam vijų skaičiui paskaičiuoti. Tam tereikia žinoti, koks induktyvumas būna, kai ant reikalingo šerdies tipo užvyniota 10 vijų. Šias reikšmes rasite 2 lentelėje. Aš labai sutrumpinau informaciją ir pateikiu reikšmes tik plačiausiai naudojamiems -2 ir -6 tipo žiedams. Pagal formulę paskaičiuojama kalkuliatoriumi, ieškomą reikšmę suapvalinant iki artimiausio pilno skaičiaus vijų. Laido storis nekritiškas. Užvyniojama 2/3 žiedo. Jei vijos pradžia ir pabaiga yra arti viena kitos - padidėja apvijos talpumas. Galingumų lygiai 3 lentelėje parodytos smulkiausios šerdys, kurios dar gali būti naudojamos tam tikram radijo dažnių galingumo lygiui. Tai yra svarbu, kadangi 10 W siųstuvui pakanka labai nedidelių T37 šerdžių ir filtras tampa labai kompaktiškas. Atkreipkite dėmesį, kad žemesniems dažniams reikia stambesnių šerdžių. Naudokitės šia lentele, kai reikia pasirinkti šerdies dydį pagal galingumą. Praktiniai pavyzdžiai 4 lentelėje duotos praktinės reikšmės devyniems TB mėgėjiškiems diapozonams, kai spinduliuojamas galingumas yra 10 W ir mažiau. Tokius filtrus nuo seniai labai sėkmingai naudoju savo konstrukcijose. Jei jums reikia filtrų didesniems galingumams, imkite informaciją iš lentelių, parinkdami tinkamas galingumui šerdis ir suvyniokite ant jų lengvai randamą vijų skaičių. Pasakojimus apie kai kurias man žinomas, išbandytas Vakaruose populiarias radijo detales žadu pratęsti. ("bus daugiau"). 73! LY2HT P R I E D A S prie pirmojo pasakojimo apie žiedus Neturintiems kalkuliatoriaus ar blogiau skaičiuojantiems apskritai, gali praversti žemiau esanti sutrumpinta lentelė (tik T37-2, T50-2 ir T44-6 žiedams). Šia lentele galima naudotis, kai ir šiap sau nesinori skaičiuoti aukščiau esančios formulės pagalba. Lentelėje matosi, kokie bus ričių induktyvumai, priklausomai nuo vijų skaičiaus, žiedo didumo bei jo medžiagos. Atitinkamai - ir kiek reikalingam induktyvumui reikia suvynioti vijų. Paruošė LY2HT
