MONOBLOKINIS SDR  HF TRANSIVERIS  VL-2013 SDR  .







                                                                                                              Pilnai užbaigtas transiverio dizainas



              Tai bendra su LY3BD Aleksandru  , konstrukcija.  Mintis kilo pagaminti SDR šiuolaikinį aukštos klasės transiverį , kuris neturėtų jokių papildomų prijungiamų "dėžučių" . Viskas būtų viename.  Daug problemų iškilo projektuojant korpusą.  Tokią keistą "televizorinę" formą padiktavo standartinio monitoriaus panaudojimas. Teko atmesti variantus su mažu 10-12 colių monitoriumi. Pirma : pagal reikiamą skiriamąją gebą- didžiulė kaina, antra: labai jau maži gaunasi valdymo organai.  Taigi apsistojom prie standartinio 15 colių LCD ekrano.  Tačiau transiverio dizainas tapo nestandartinis.  Planuojam uždėti lietimui jautrią ekrano plėvelę. Tai jau didelis patogumas, kurio dėka praktiškai atkris pelės ir klaviatūros būtinumas.

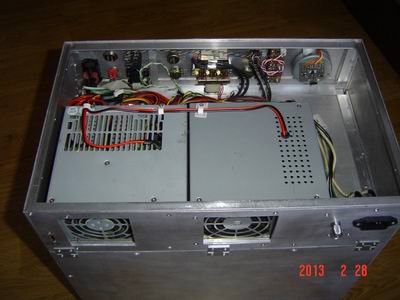

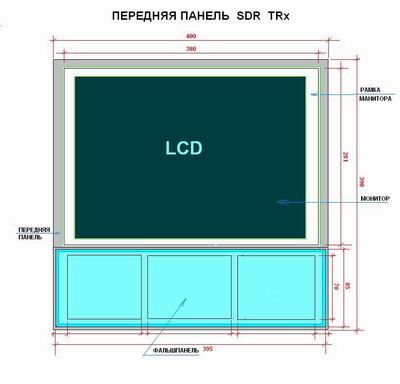

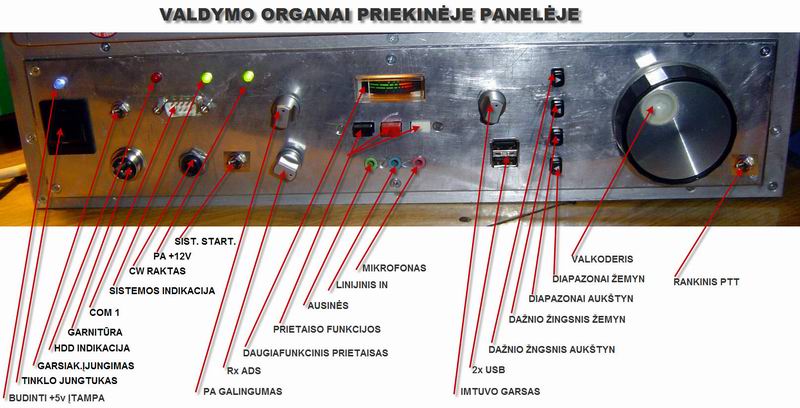

                                   Bendras vaizdas  ( be apdailos)                                                                                                                   Priekinės panelės  vaizdas

                                                                                                                padidinimui spausti ant nuotraukos

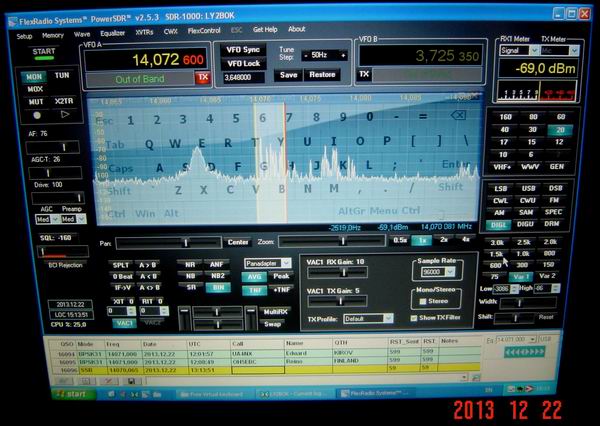

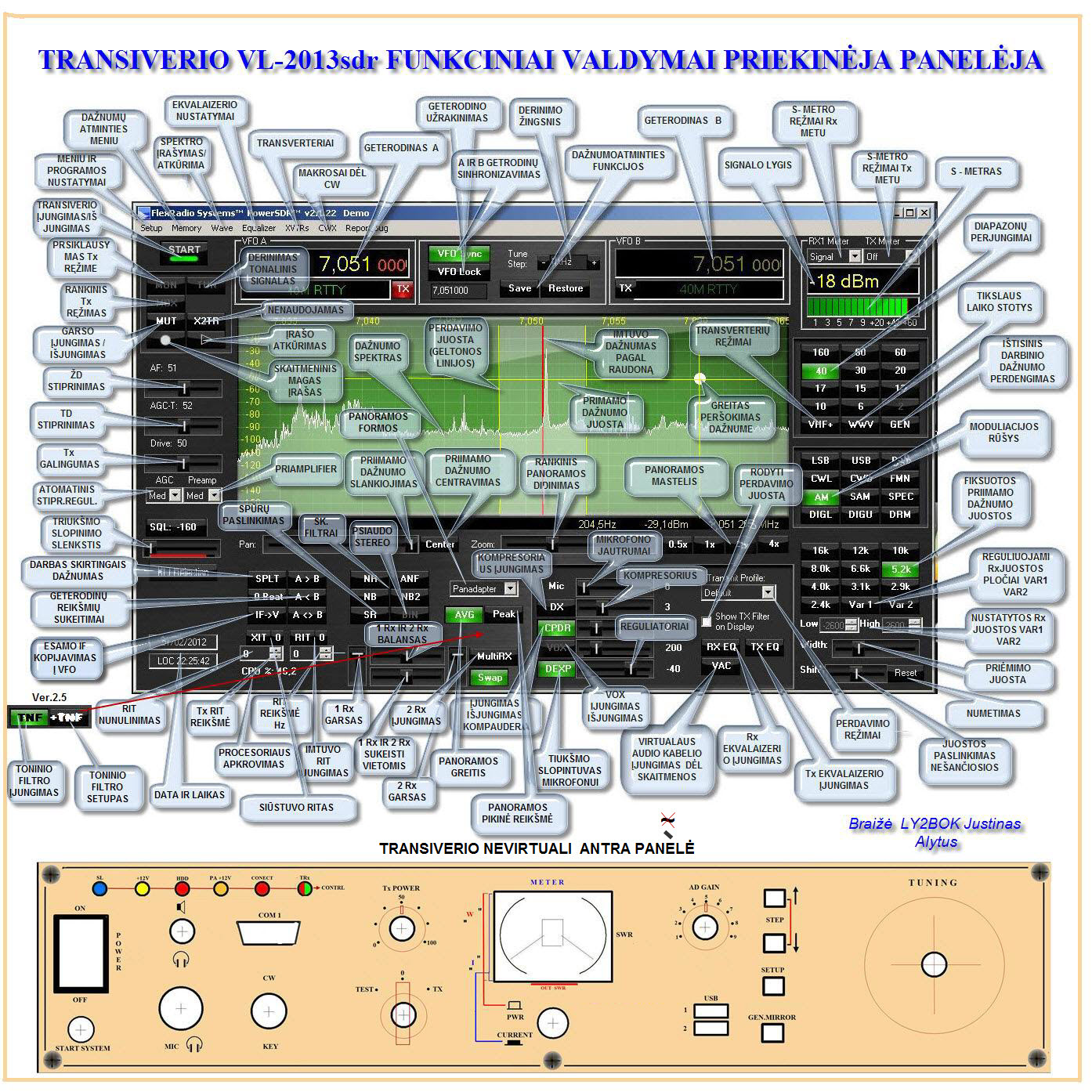

       Taip sukomponavau tris programas. Virtuali permatoma klaviatūra gerai įsikomponavo     į        panoramos langą. Kadangi kompiuterio ekranas yra liečiamas , atkrito būtinybė naudoti    natūralia klaviatūrą.  Logas ir skaitmeninės modos ( MixW ) apačioje.



  Sistemai naudojama XP Profesional  Windows   ir   PowerSDR v.2.5.3  programinė įranga.  Dalis schemų panaudota pagal UT5UUR.  Dalis pagal UT3MK. Daug scheminių sprendimų pagal LY3BD.   Korpuso projektas LY3BD & LY2BOK.  Visa to pasėkoje gavosi štai toks aparatas. Tai SDR-1000 analogas su gana daug pakeitimų. Kitaip sakant viskas viename.   Panaudotas naujos kartos sintezatorius su mikroschema Si570. Sintezatoriaus programinė įranga  UT3MK.  Jo dėka daug virtualaus valdymo išvesta į priekinę panelę.  Tai kaip valkoderis  , derinimo žingsnio keitimas, diapazonų keitimas ir kt.

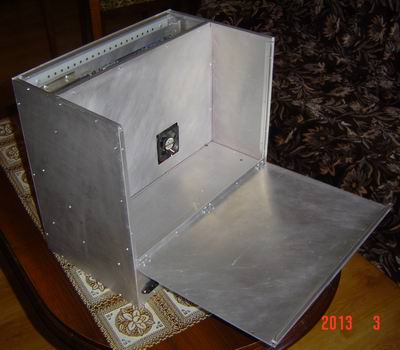

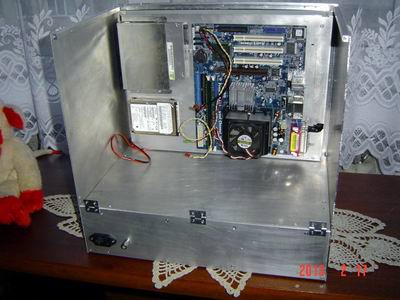

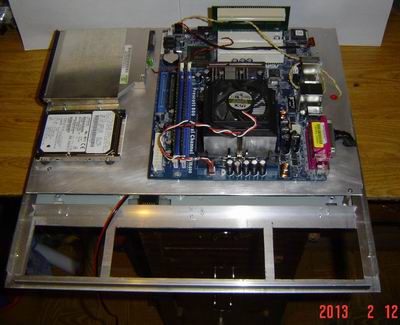

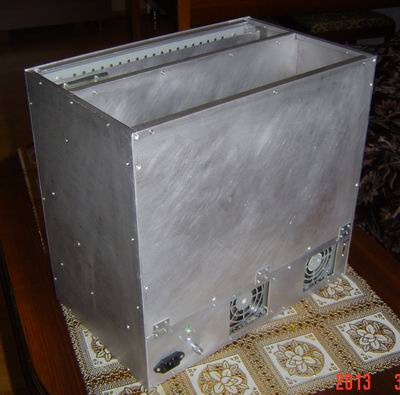

                                                                                                                    KORPUSO  PROJEKTAS





                                              1                                                                   2                                                                         3





                                               4                                                                         5                                                                                     6



                                            7                                                                            8                                                                                  9

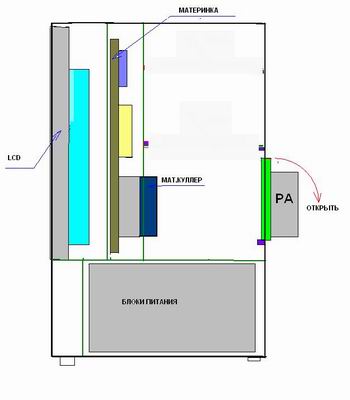

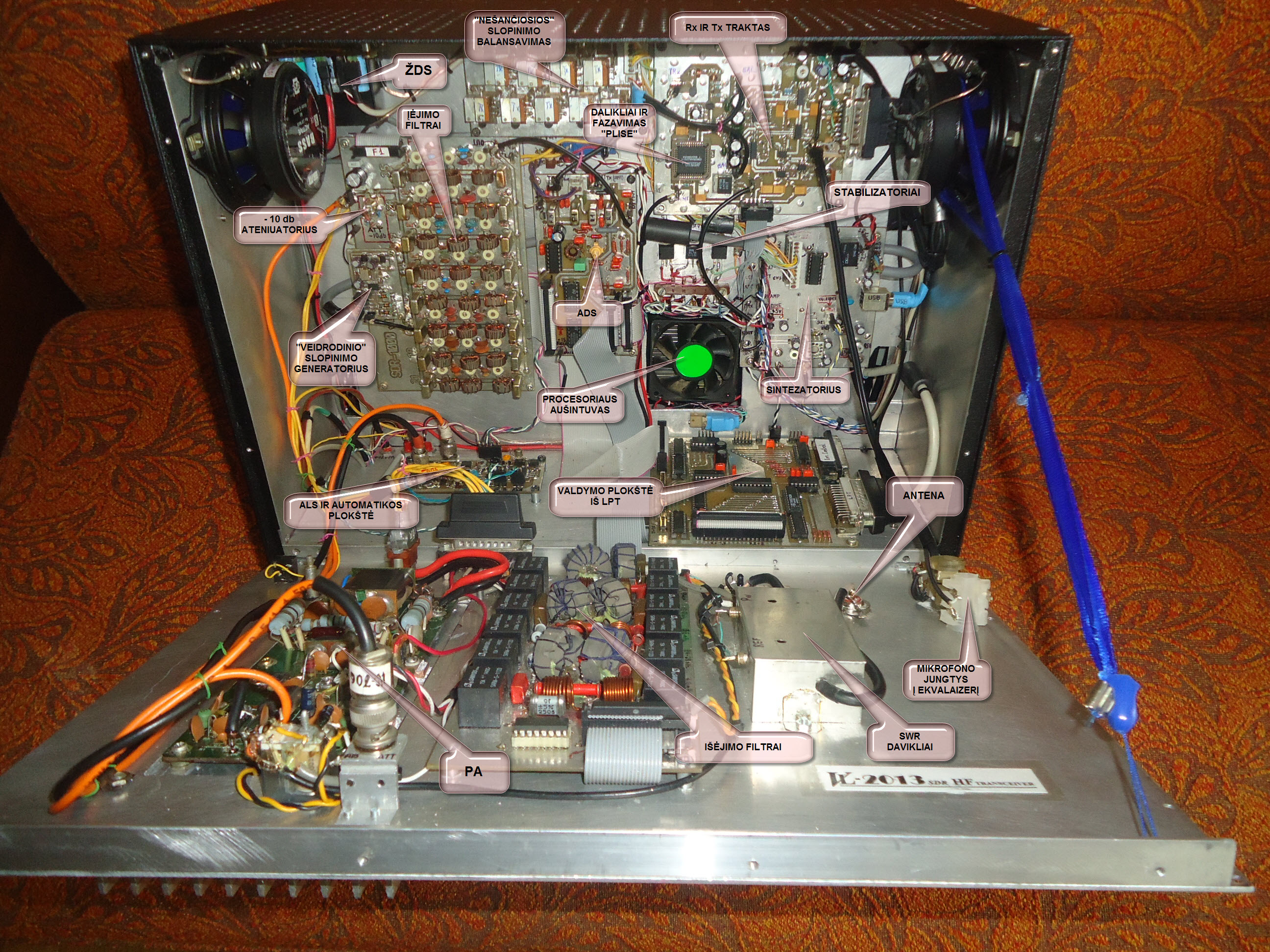

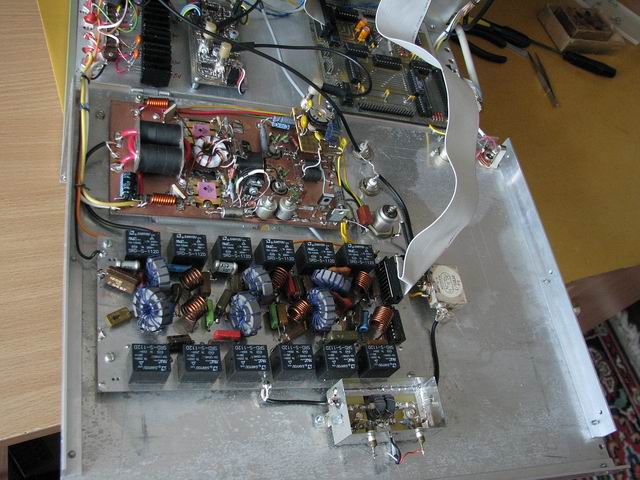

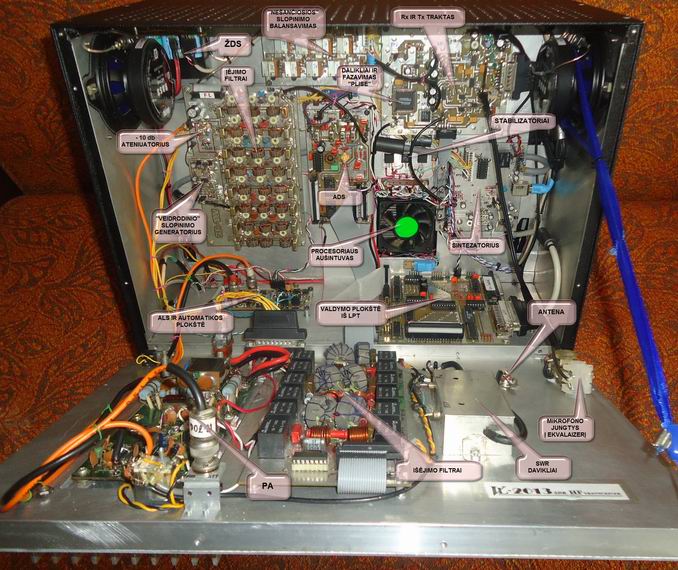

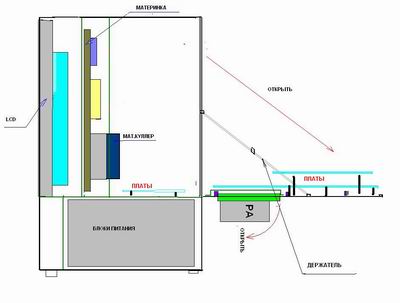

                                                                  Plokščių išdėstymas SDR transiverio viduje (žiūrėti dideliame formate , spausti ant nuotraukos)













                                                                              SINTEZATORIUS  ( Atmega 32  + Si570 )  Pagal  UT3MK

                                                                                              (  http://ut3mk.at.ua/forum/2-78-25    )

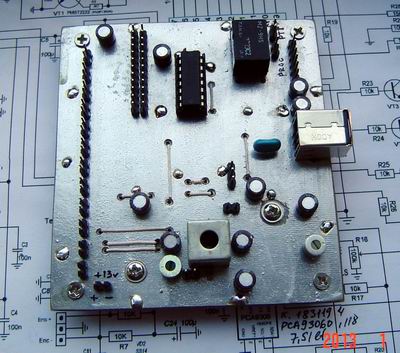

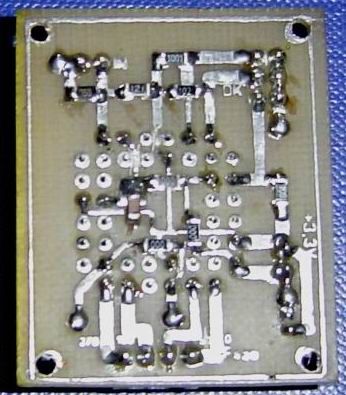

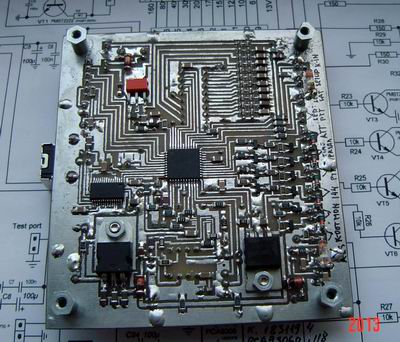

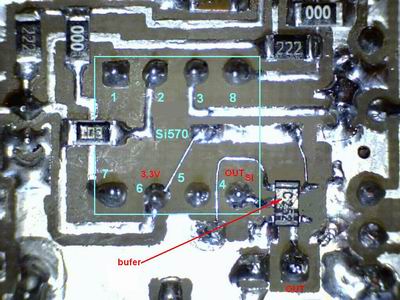

                      Takelių  pusė                                                                                            Viršutinė dalis                                                              Papildomas buferis po Si570

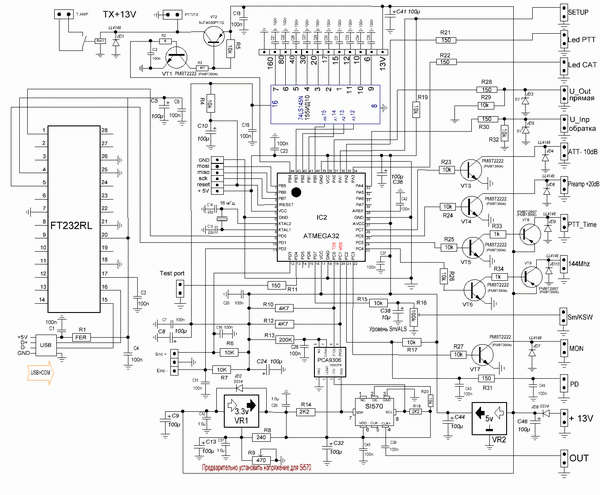

                                                                                                        Sintezatoriaus schema pagal UT3MK

        Sintezatoriuje padaryti pakeitimai valdymo raktuose.Pritaikyti pagal schemos pakeitimus. Sintezatoriaus išėjime panaudota buferinė mikroschema ir atsisakyta išėjimo tik per talpumą.



                                                                                                                                   FILTRAI

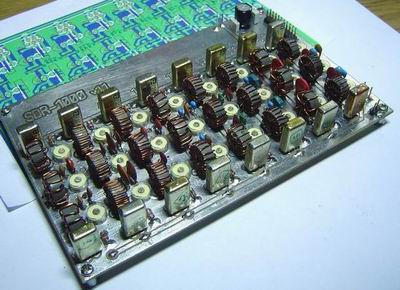

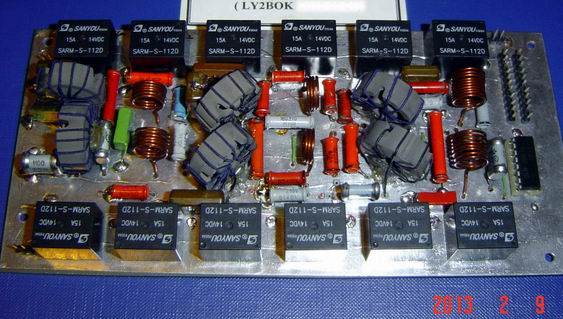

                                               Diapazininiai filtrai                                                                                               PA  filtrai

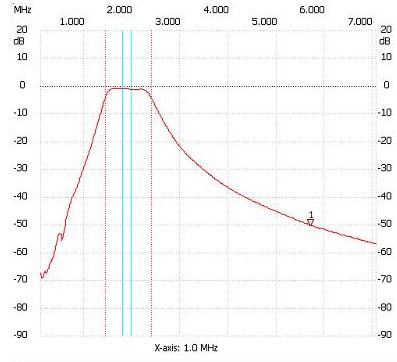

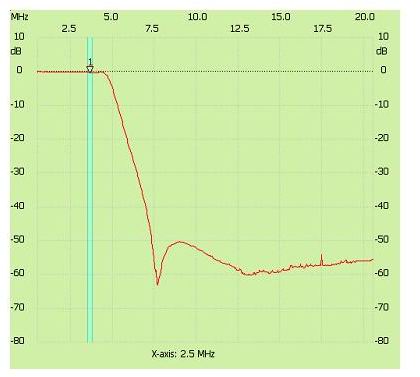

                                                   160m  diapazono filtras                                                                                                                     80m  PA filtro grafikas



                                                                                                 RADIJO TRAKTAS  (  LY3BD VARIANTAS )





         Takeliai suvedžioti vienoje pusėje. Antra plokštės pusė bendra žemė. Derinimo metu patogu prieiti prie elementų.

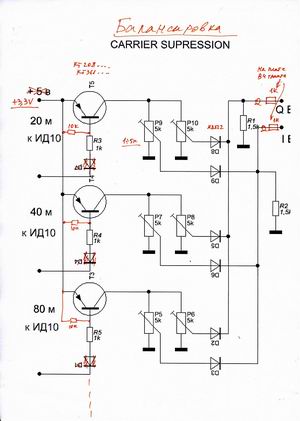

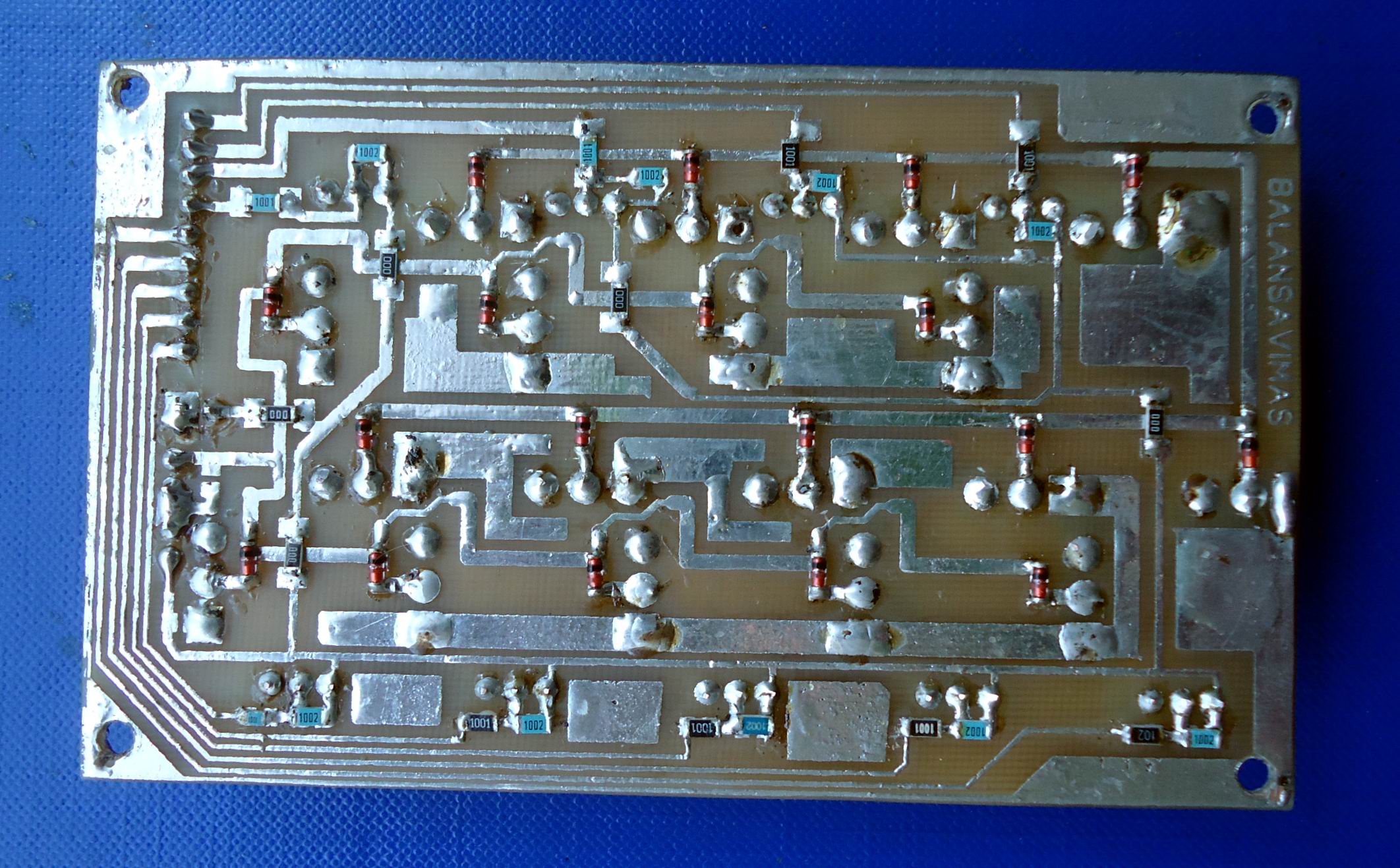

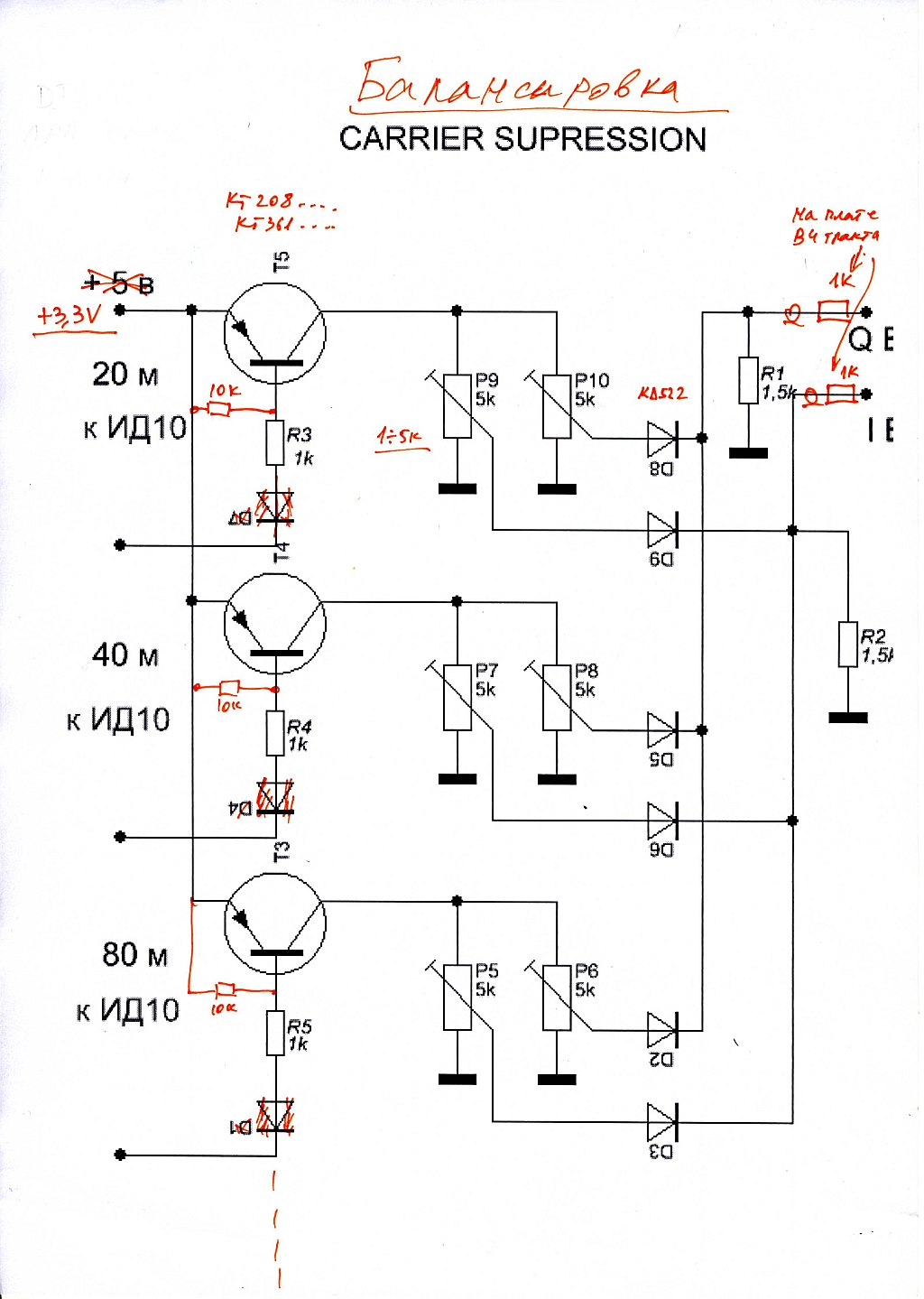

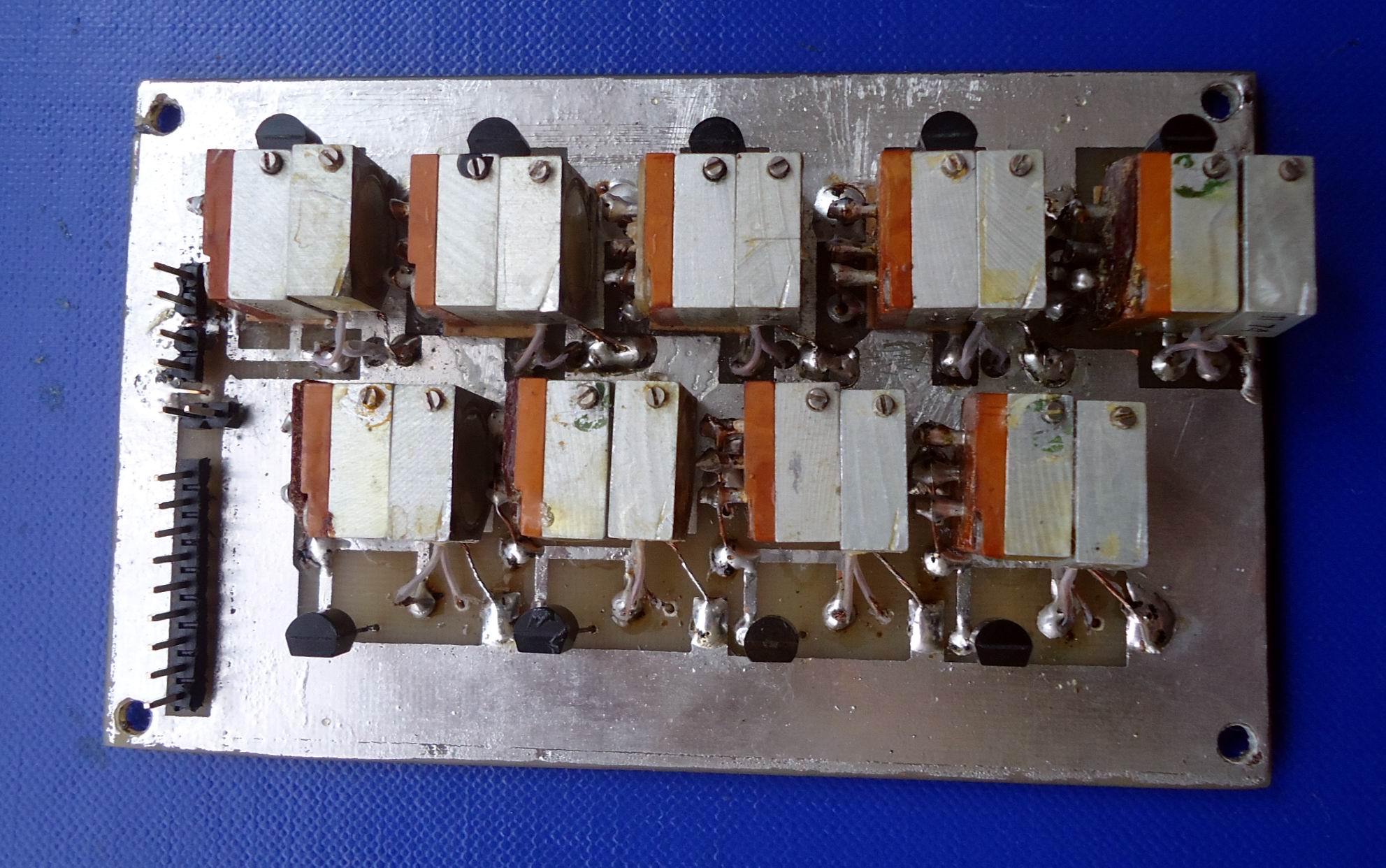

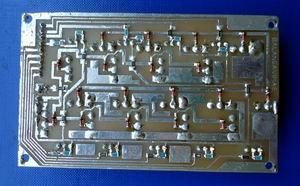

                                                                                                                 BALANSAVIMO PLOKŠTĖ



               Teko papildyti maišiklių schemą  plokšte dėl normalaus siųstuvo  nešančiosios likučio panaikinimo aukštesniuose diapazonuose. Dabar viskas kaip ir priklauso ,normos ribose. Raktų valdymui panaudoti  К155ID10 mikroschemos signalai sintezatoriaus plokštėje.

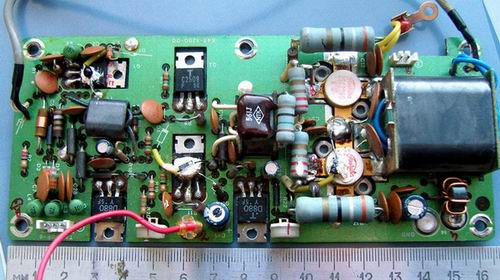

                                                                                               PA   ( 100 VATŲ )   panaudotas iš transiverio   TS430S

                                                                                                ( dėkingas už šią dovaną LY2HT, Vidmantui)



           Pasirodo ši galinio kaskado plokštė turi labai įdomią  istoriją.  Senais laikais kai tik buvo pagamintas šis transiveris TS-430S , jis buvo nupirktas Bolivijos narkobiznio grupuotės dėl tarpusavio ryšio palaikymo . Vėliau po kiek tai metų jį nupirko  lietuvis  misionierius Bolivijoje   CP8AL & PW8AL Aleksandras Ferdinandas Bendoraitis.  Puikus gydytojas ir radijo mėgėjas tuo laiku gyveno Bolivijos Amazonės džiunglėse ir gydė vietinius indėnus. Surasdavo laiko ir radijo mėgėjiškiems ryšiams.  Kažkuriuo tai laiku Lietuvoje buvo organizuota Lietuvos gydytojų ekspedicija į Boliviją pas šį misionierių. Gydytojų   ekspedicijoje dalyvavo ir mano žemietis  LY2HT Vidmantas Mickevičius iš Elektrėnų.  Taip jau gavosi, kad toliau šis transiveris buvo padovanotas  Vidmantui  ir atkeliavo į Lietuvą.  Vėliau aparatui sugedus, ši plokštė buvo pakeista į naują. Tačiau gedimas buvo ne šioje plokštėje ir toliau  Vidmanto sprendimu kaip dovana, su pora atsarginių tranzistorių ,atkeliavo pas mane į Alytų.   Taigi plokštė gavo antrą gyvenimą, bet jau aukštesniame lygmenyje ir dabar puikiai darbuojasi mano naujame SDR transiveryje.

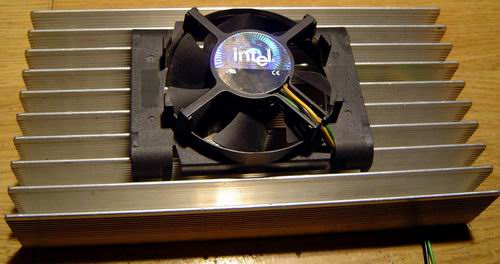

                                                      Taip jis atrodo                                                                       Bus pritvirtintas ant šio radiatoriaus

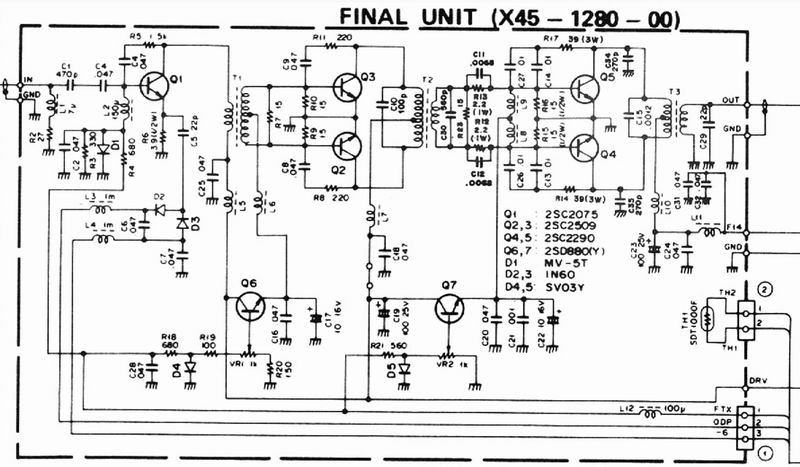

                                                                                                                                PA   schema

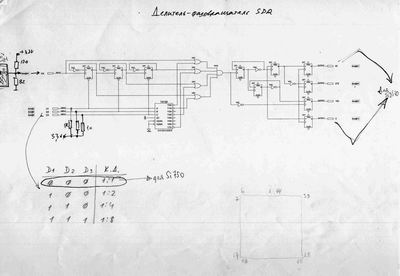

                                                           DALIKLIAI IR KVADRATŪRINIS MAIŠIKLIS (panaudotas programuojamas  PLISas)

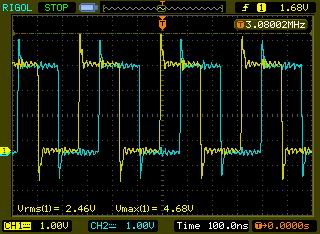

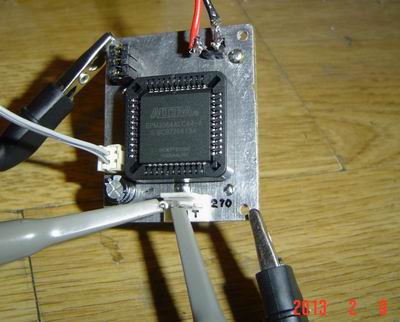

                       Testavimas                                      Plokštė                                          Rezultatas                                                        Pliso "vidus"



             Dabar PLIS'as patalpintas naujoje radijo trakto plokštėje. Taip buvo  dar sumažintas disbalansas tarp kanalų.

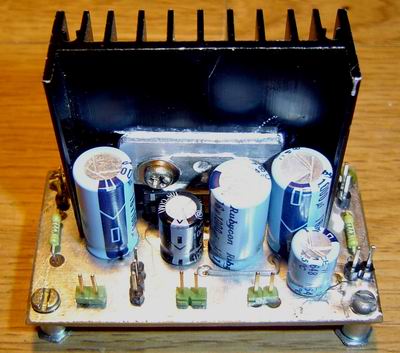

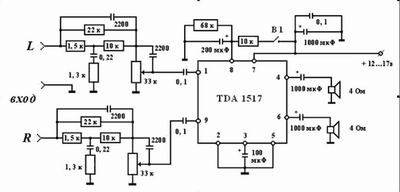

                                                                                                     ŽEMO DAŽNUMO STEREO STIPRINTUVAS

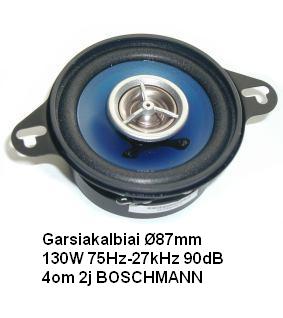

     Gerai žemo dažnumo kokybei išgauti panaudoti dviejų dažnumų juostų automobiliniai garsiakalbiai.    Stiprintuvas panaudotas po DELTA-44 linijinio išėjimo.  Testavimo rezultatai geri. Atkuriamų dažnumų spektras malonus klausyti.

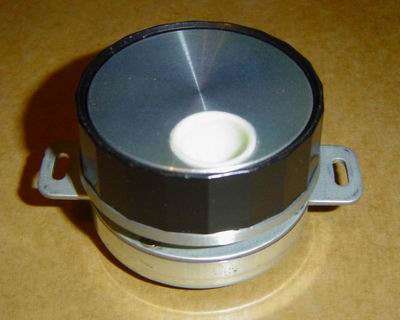

                                                                                                                                    VALKODERIS

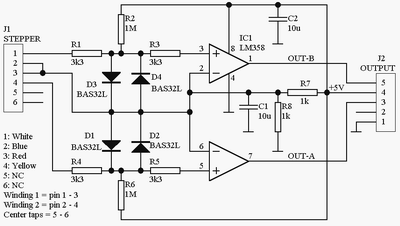

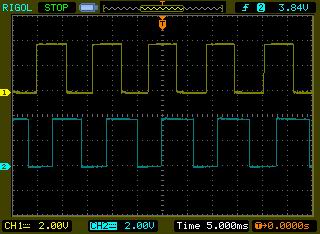

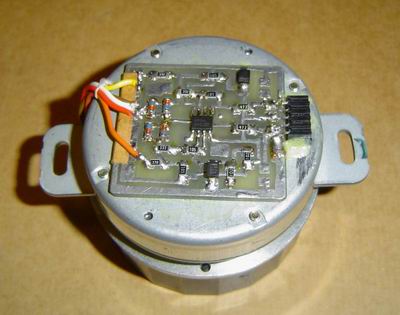

                     Bendras  vaizdas                                Su papildoma plokšte                                          Schema                                         Gautas rezultatas



Valkoderis pagamintas (perdarytas)  iš žingsninio plokščio varikliuko. (Iš kažkokio spausdintuvo). Kas įdomiausiai šis varikliukas neturi mikrofoninio efekto. Rezultatas tikrai geras.



                                                                                                        SWR  DAVIKLIAI IR  ALS PLOKŠTĖ

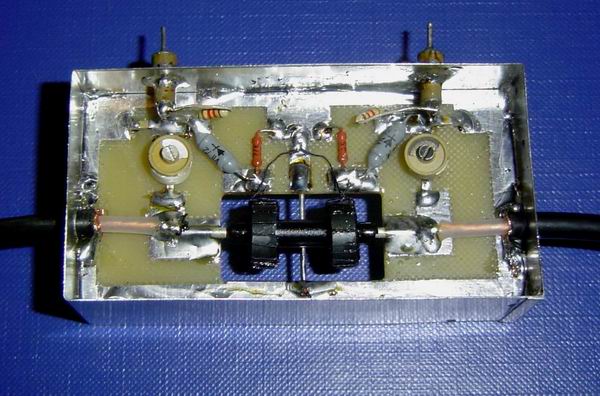

                                           SWR davikliai                                                                                                                       ALS   plokštė

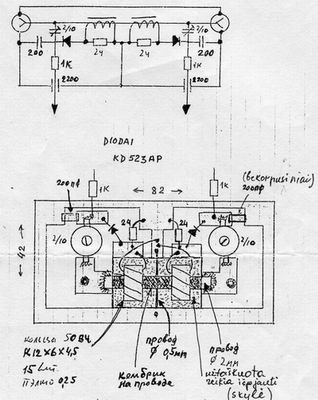

                                      swr daviklių schema                                                                                                    ALS  schema



                                                         GENERATORIUS DĖL VEIDRODINIO KANALO SLOPINIMO ( UT3MK )

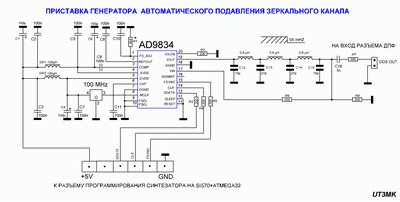

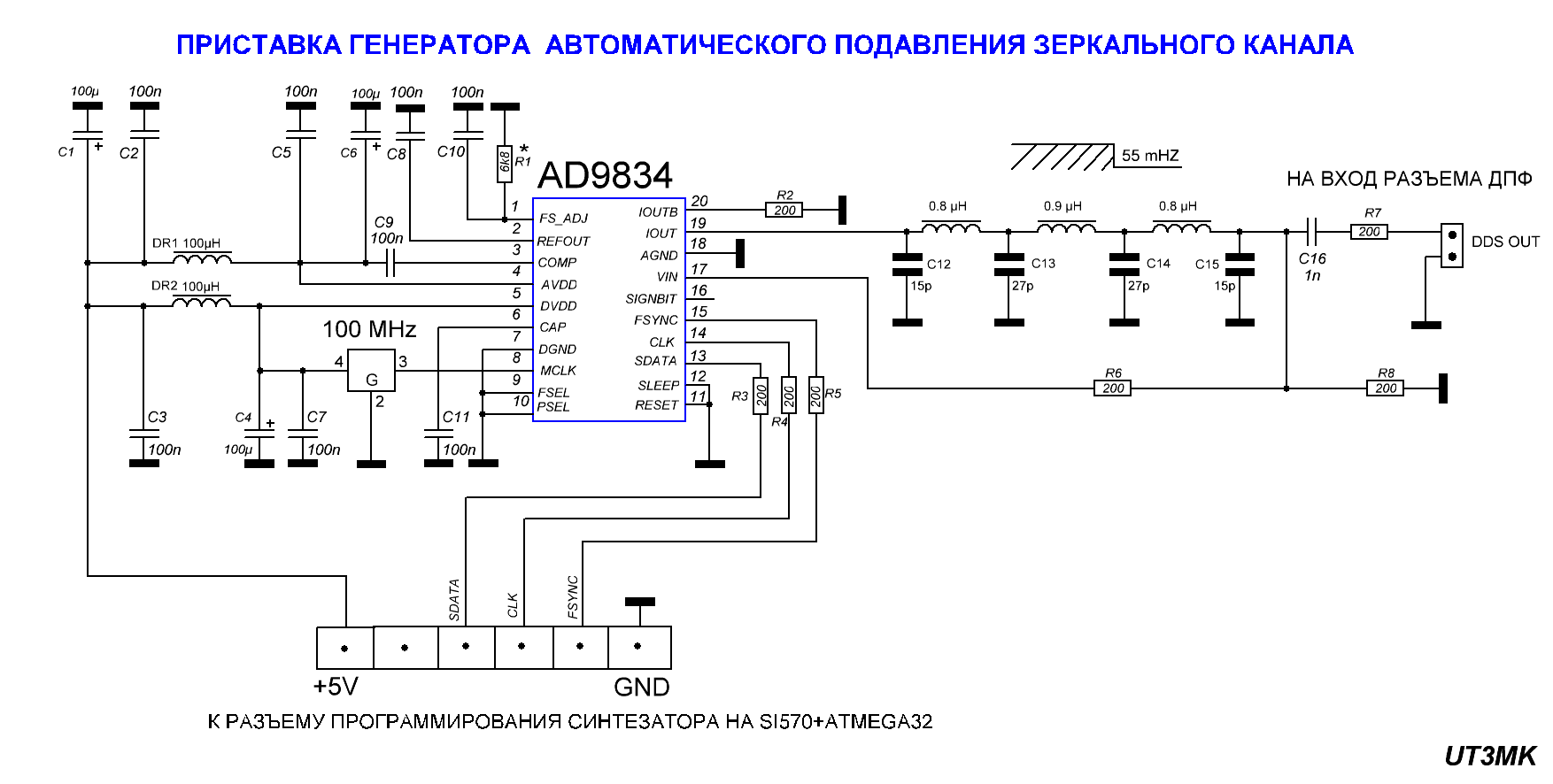

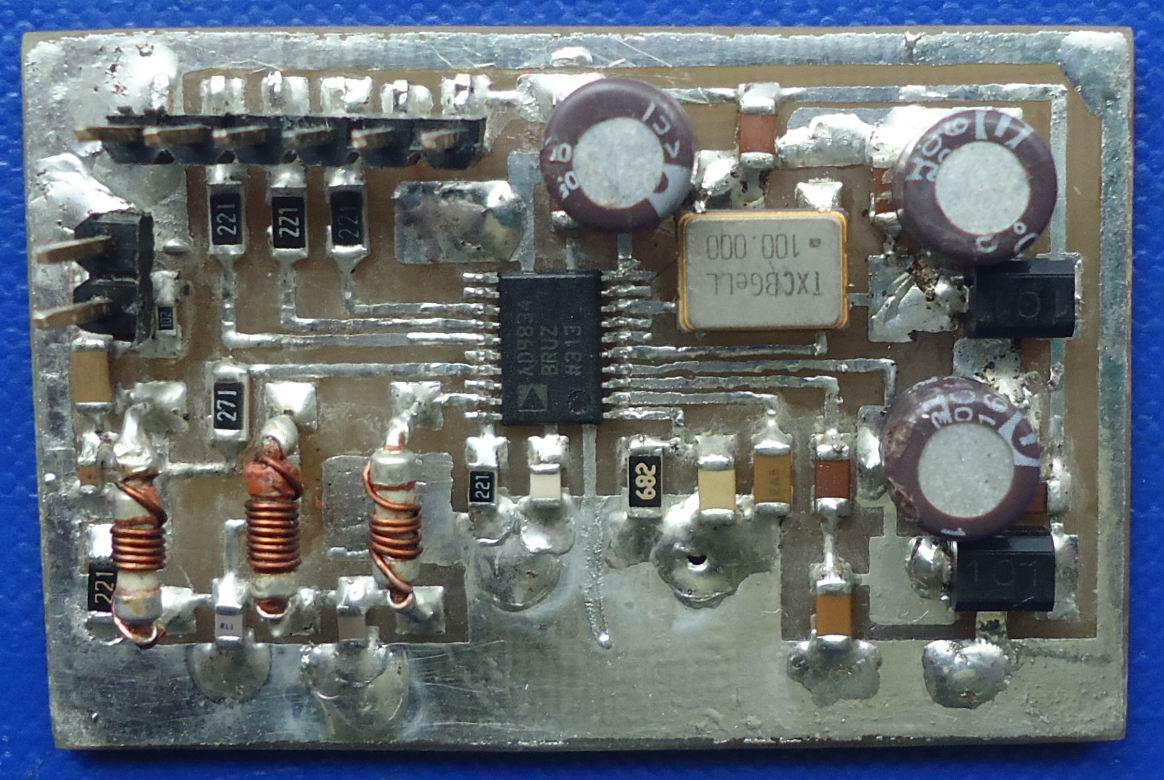

                                 Generatoriaus schema                                                                                                  surinkta generatoriaus plokštė

         Dėl papildomo veidrodinio kanalo priėmimo trakte slopinimo  panaudotas generatorius kurio dėka esanti programos automatinė sistema veidrodinis kanalas pilnai slopinamas.   Tik programinė sistema šį veiksmą atlieka nepilnai ir netvarkingai, dėl to buvo nepilnai slopinamas veidrodinis kanalas priėmimo trakte. Sistemos veikimo principai aprašyti  UT3MK  puslapyje: http://ut3mk.at.ua/forum/2-95-1   .  Surinkta ir pajungta į  bendrą schemą. Dirba labai gerai . Priėmimo trakte veidrodinis slopinamas 70-90 db.

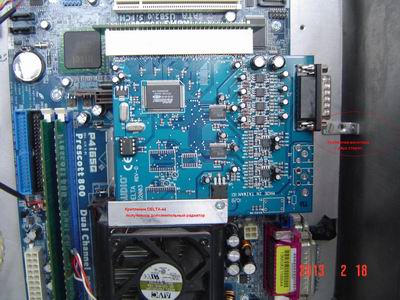

                                                                                                                       GARSO PLOKŠTĖ      DELTA-44

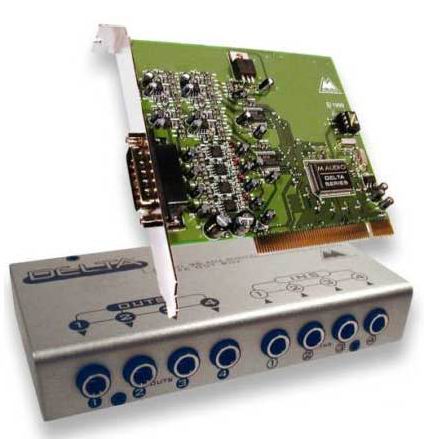

                                                                                      Firminė garso plokštė  DELTA-44  su išoriniu pajungimo pultu

    DELTA-44 panaudota tik pati plokštė. pereinamas pultas nereikalingas , nes plokštė tiesiogiai susijungia su radijo trakto plokšte.





                                                                                                  IR KITOS PLOKŠTĖS

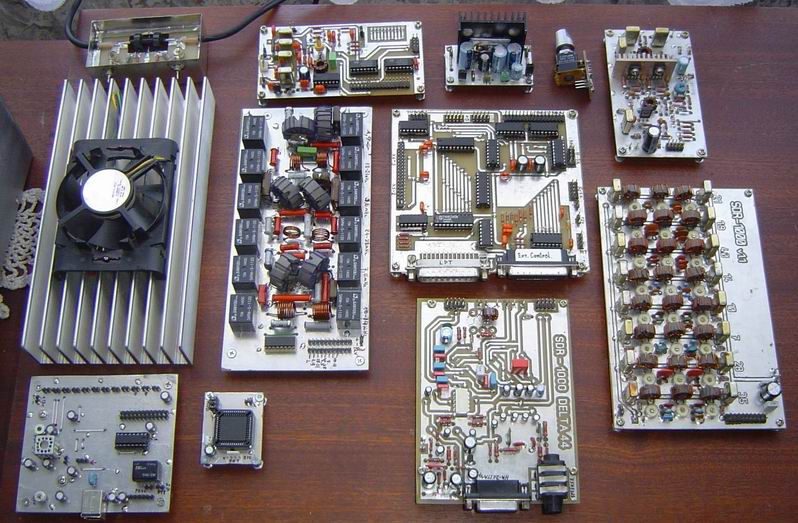

                                                                          Šios plokštės bus sumontuotos į korpusą.( trūksta ALS plokštės )





                                                    Montažas baigtas                                                                                                         Jau pravesti pirmieji QSO





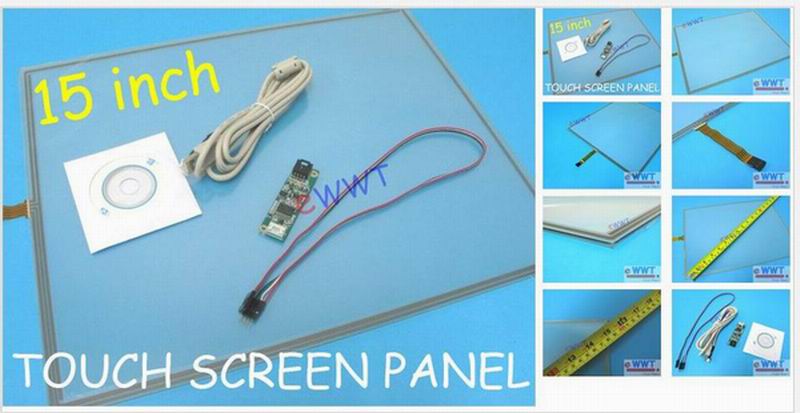

                                                                                     Jau instaliuotas ir yra patogus liečiamas ekranas...

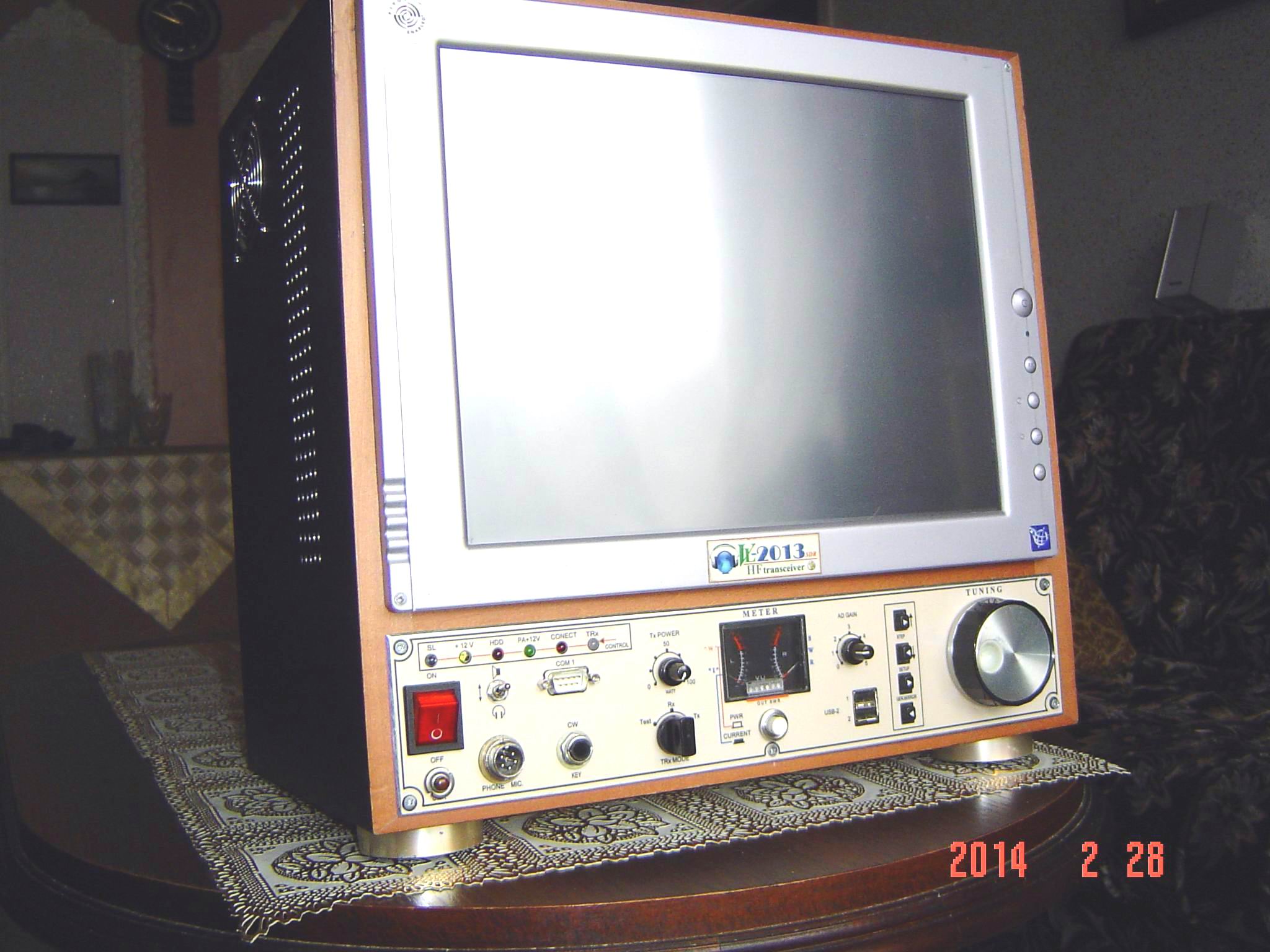

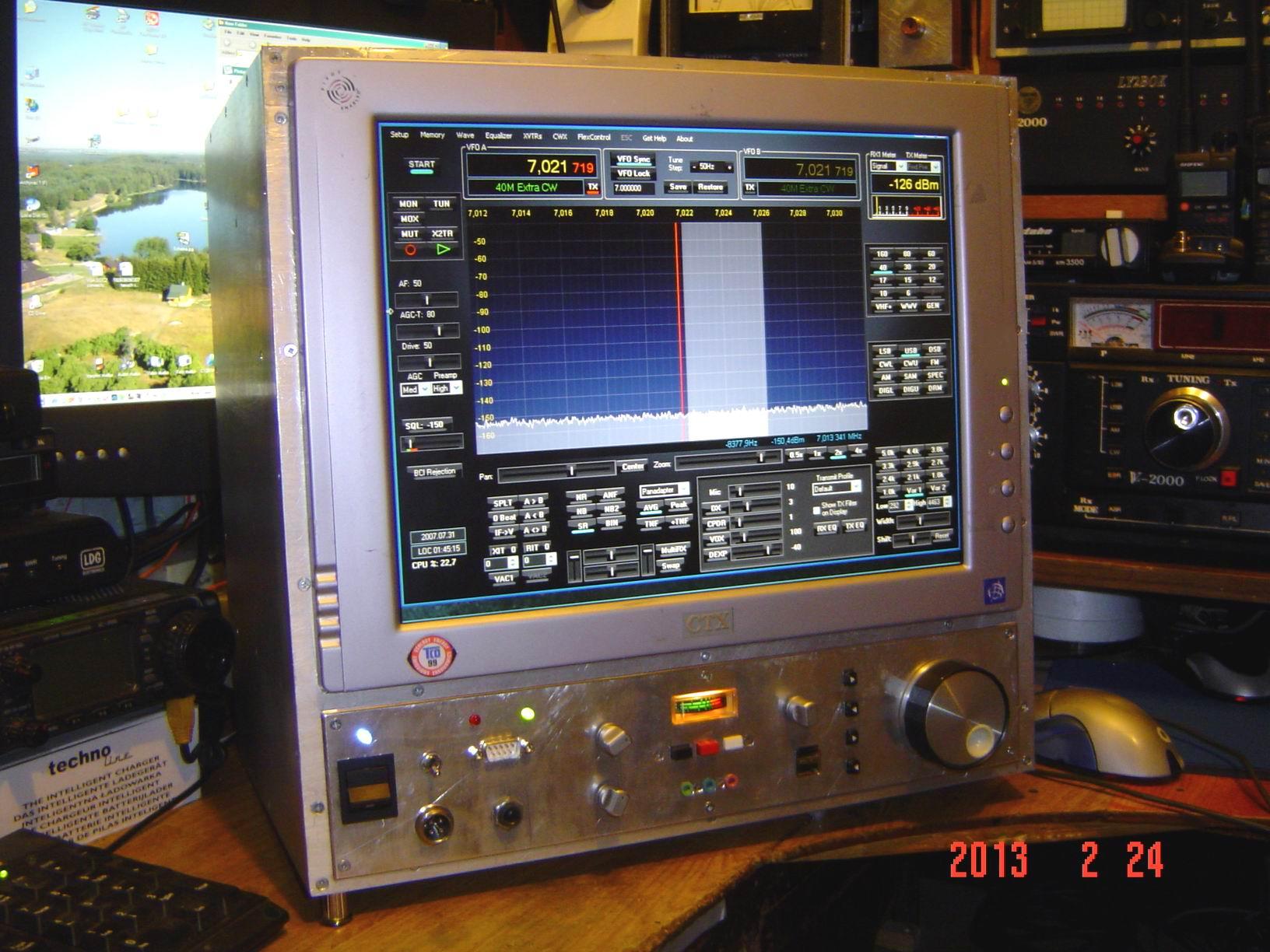

                                          Taip atrodo pilnai pabaigtas SDR transiveris                                         Panelė padengta lipduku (projektas su Front Panel programa )

                                                                                                            spausti ant nuotraukos dėl padidinimo



      ČIA  LY3BD ALEKSANDRO IŠ VILNIAUS  (KURIO DĖKA IR BUVO SUKURTAS ŠIS SDR TRANSIVERIS) ANALOGIŠKAS VARIANTAS

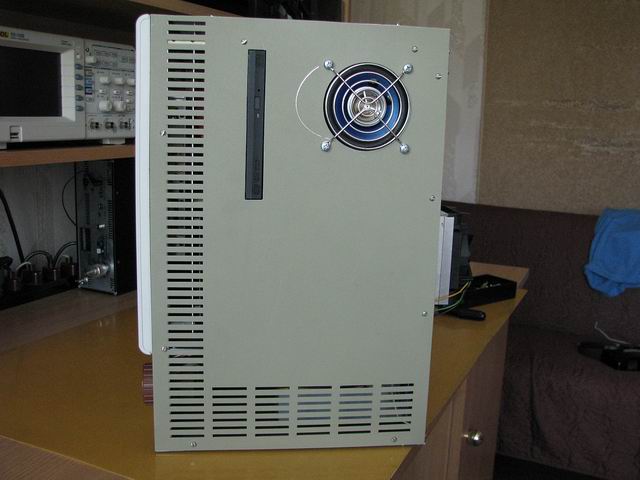

                                                                                                      Bendras vaizdas







                                                                                                         Ačiū Aleksandrui už nuotraukas





Taip skamba  siuntimui suformuotas 3 KHz juostoje SSB signalas: LY2BOK signalas

O taip klausosi eteris 80 m diapazone:  LY3E signalas 80 m

                                      40 m diapazone: RN3QF signalas

                                     20 m diapazone:  SDR signalas

LY2BOK   Justinas
