Mėgėjiškas  imtuvas etaloniniam dažniui.

                                                                          Idėja paimta iš čia:   http://ua3vvm.qrz.ru/projects/receiver-66/receiver-66.htm







                                                                                                                          Taip atrodys bendras vaizdas







      Didesnė  Europos dalis  yra radijo signalo SSTF (Valstybės standartinis laikas ir dažnumas ) radijo dažnio RBU 66,6 ( 6 ) kHz zonoje . Nešantysis radijo dažnis stabilizuotas su dideliu tikslumu ( -12 iki 10 laipsnyje) . Dėl stabilaus sklidimo charakteristikos radijo signalo diapazonas gali būti naudojamas nustatyti ir išbandyti įvairių mėgėjų ir profesionalų radijo perdavimo įrangą ir sinchronizuoti vietos generatorius , dažnio sintezatorius , siekiant padidinti jų dažnio stabilumą.

        RBU siųstuvas įsikūręs Maskvos regione ir turi spinduliuotės galia 10 kW. Tačiau tradiciškai daug problemų kyla , priimant signalus šiame diapazone . Visų pirma:

1 . Aukšto lygio pramonės ir gamtos trukdžiai miestuose

2 . Tankios miesto pastatų betoninių konstrukcijos

3 . Žemas lauko stipris, nes didelis atstumas nuo stoties

4 . Didesnių antenos poreikis priimant šį dažnį.



Pramoninių imtuvų pirmiau išvardytų problemų yra sprendžiamos naudojantis kristalo filtru su labai siauru dažnių juostos pločiu . Šis filtras yra pagrindinė imtuvo ir jo pralaidumo faktorius kuris svyruoja nuo kelių dalių iki kelių hercų . Su jo problema yra išspręstos  trukdančių signalų , didinant signalo / triukšmo santykį , " išpjovimo" gautą iš įvairių dažnių nešlio dažnį , didėja imtuvo jautrumas naudojant mažų gabaritų ir net ferito antenos jautrumą slopinimą . Imtuvai gali būti suskirstyti į grupes .

Pirmosios grupės imtuvas turi 1 pralaidumą - 10 Hz , skirtas priimti signalus iki 1000 km nuo stoties RBU . Antrosios grupės imtuvas turi 0,1 pralaidumą - 1 Hz, skirtas gauti minėtą radijo signalą esant 1000 atstumą - 2000 km . Trečiosios grupės su 0,01 pralaidumo imtuvas - 0,001 Hz signalas gali būti priimtas nuo 5000 atstumo iki 12000 km nuo siųstuvo .

Taip pat specializuotoje pramonės imtuvas yra vietos osciliatorius sinchronizuoti su dideliu vidiniu stabilumu (naudojant rubidžio dažnio standartą arba labai stabilus kvarcus ) . Kuo didesnis stabilumas vietos generatoriaus ar dažnio sintezatoriaus ,tuo daugiau siauresnis dažnių juostos plotis gali būti įgyvendinamas imtuve.

Mėgėjų imtuve tikslų generatoriaus dažnį naudoti yra  brangu ( 1 grupė ) ir, pasirinktinai, gali būti naudojamas vietoj įprastų įtampos kristalų ,laikrodžių osciliatoriai ( VCXO) sinchronizuoti su signalo stoties SSTF .

Taigi tai yra įmanoma suformuoti bendruosius reikalavimus į gana paprastą mėgėjų imtuvą šiam dažniui. Jo pralaidumas turi būti mažesnis kaip 10 Hz be skaitmeninio signalų apdorojimo naudoti įvesties grandines. Generatoriaus sinchronizavimui naudoti  laikrodžių osciliatoriai . Kaip anteną naudoti ferito anteną esant iki 400 km atstumu nuo siųstuvo atstumu. Pagrindinis elementas imtuvui yra siauras kristalų filtras. Todėl, mėgėjų sąlygomis galima įgyvendinti pirmos grupės pramoninio tikslaus  dažnio imtuvo reikalavimus.

    Kadangi namuose daug aparatūros kuri turi būti tiksliai suderinta, tai ir kilo mintis pasidaryti etaloninio dažnio imtuvą, kurio pagalba būtų galima tiksliai metralogiškai suderinti turimą derinimo aparatūrą. Tokio tipo imtuvą jau turi pasigaminęs LY3BD Aleksandras.  Su 30-40 m ilgio laidu  (antena), pas jį stoties signalo lygis siekia 9 balus.

          Taigi darbai pajudėjo ir kai kas jau padaryta.    Korpusui panaudotas     LION-B  korpusas.  Tam reikalui teko išpjauti ištisinę vidinę pertvarą.



Visas nuotraukas galima padidinti.

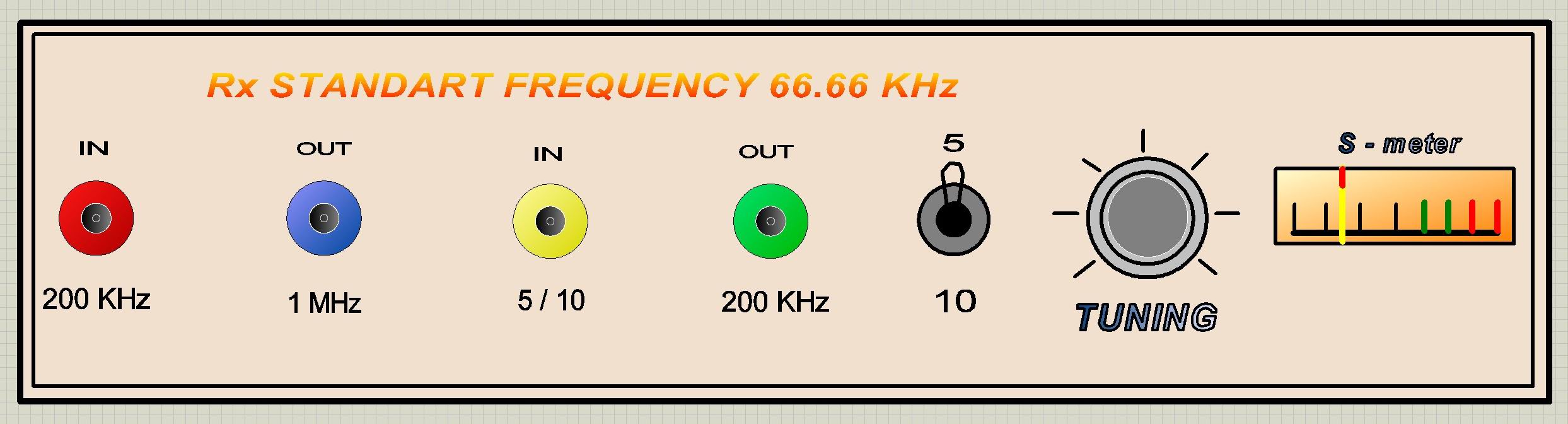

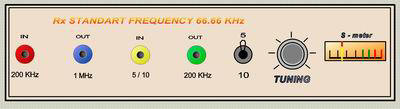

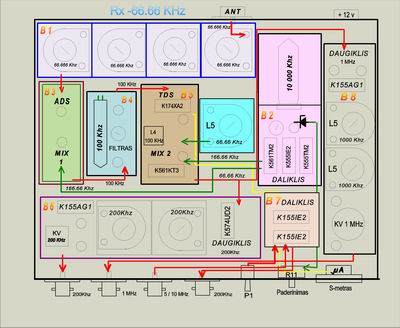

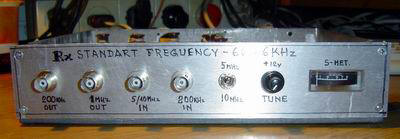

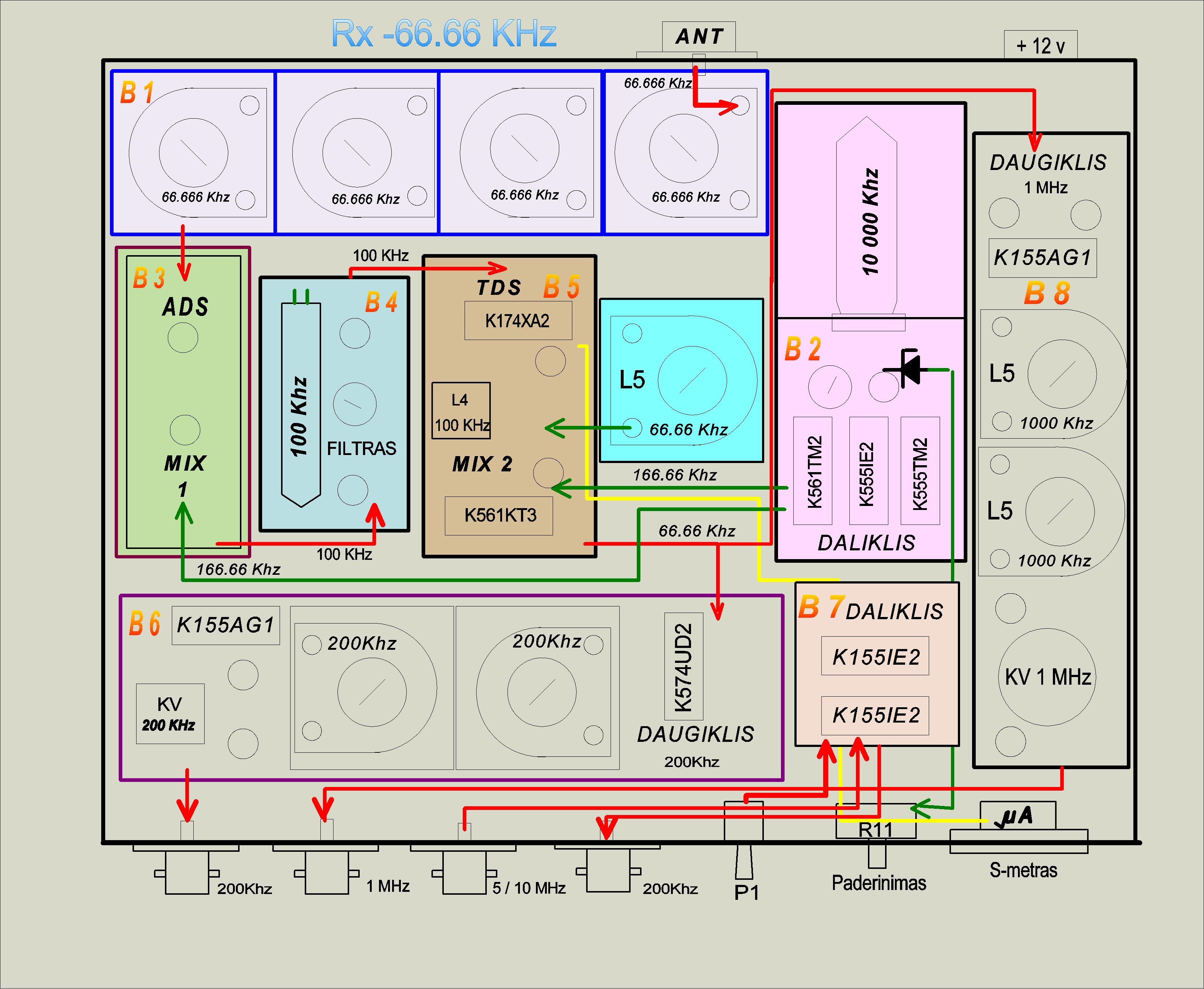

                                                    Plokščių išdėstymas projekte                                                                                         Imtuvo priekinė panelė

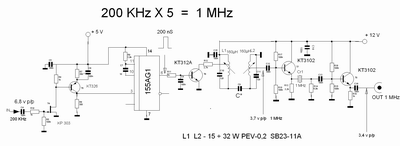

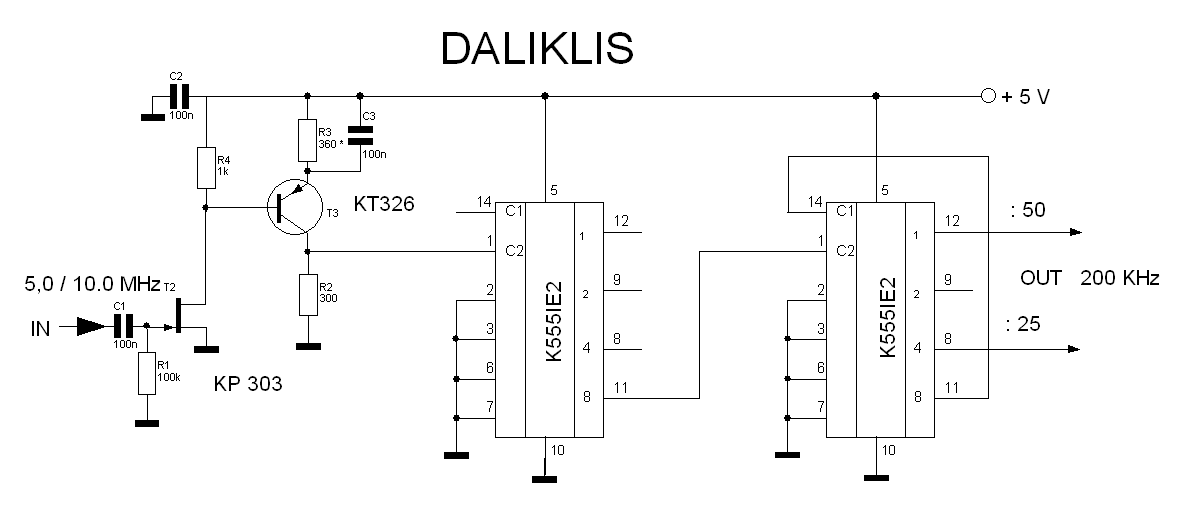

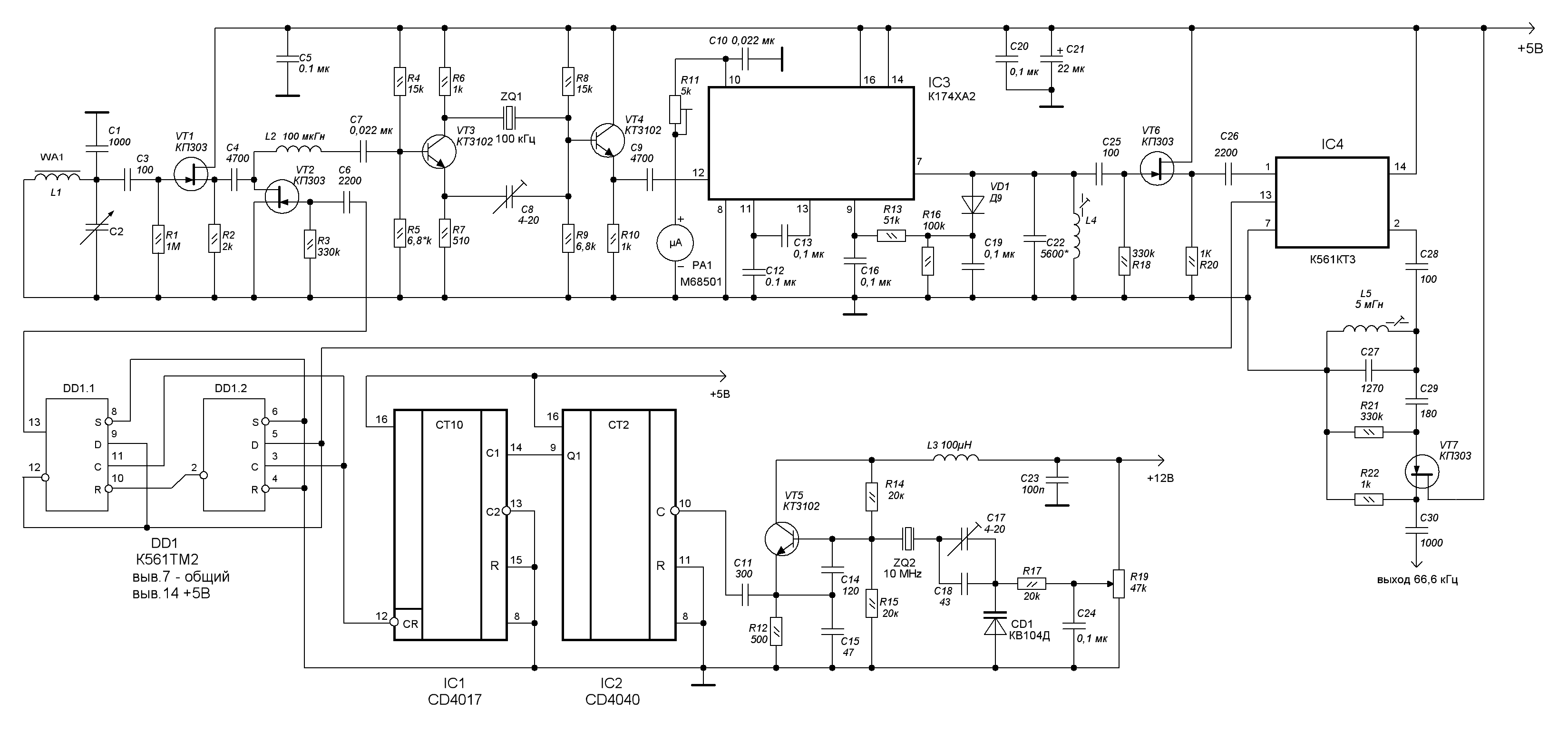

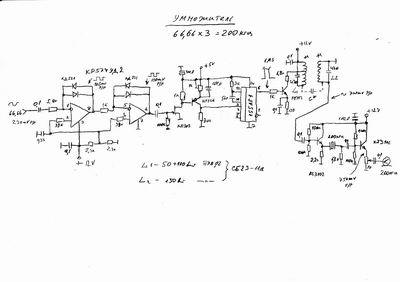

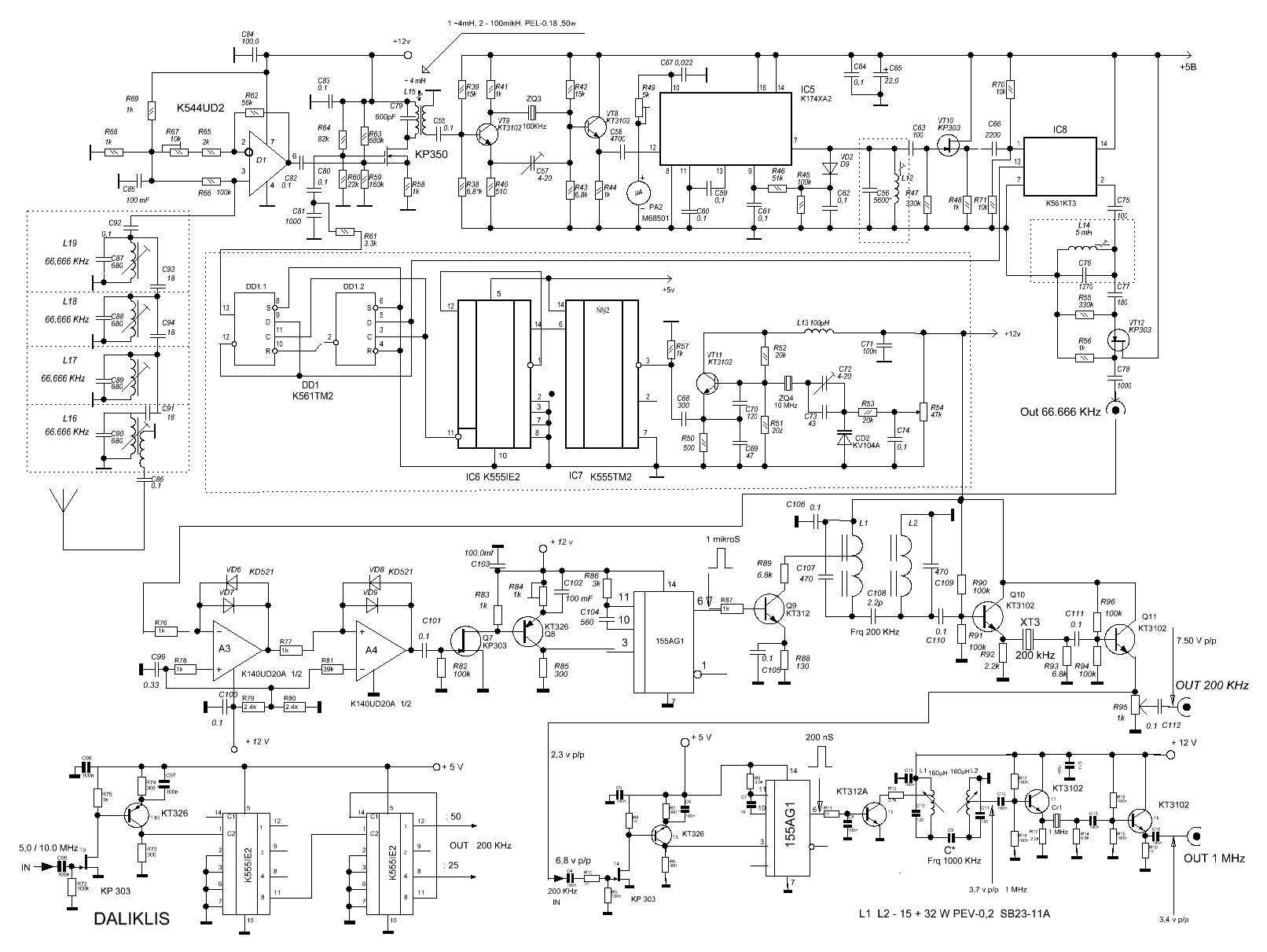

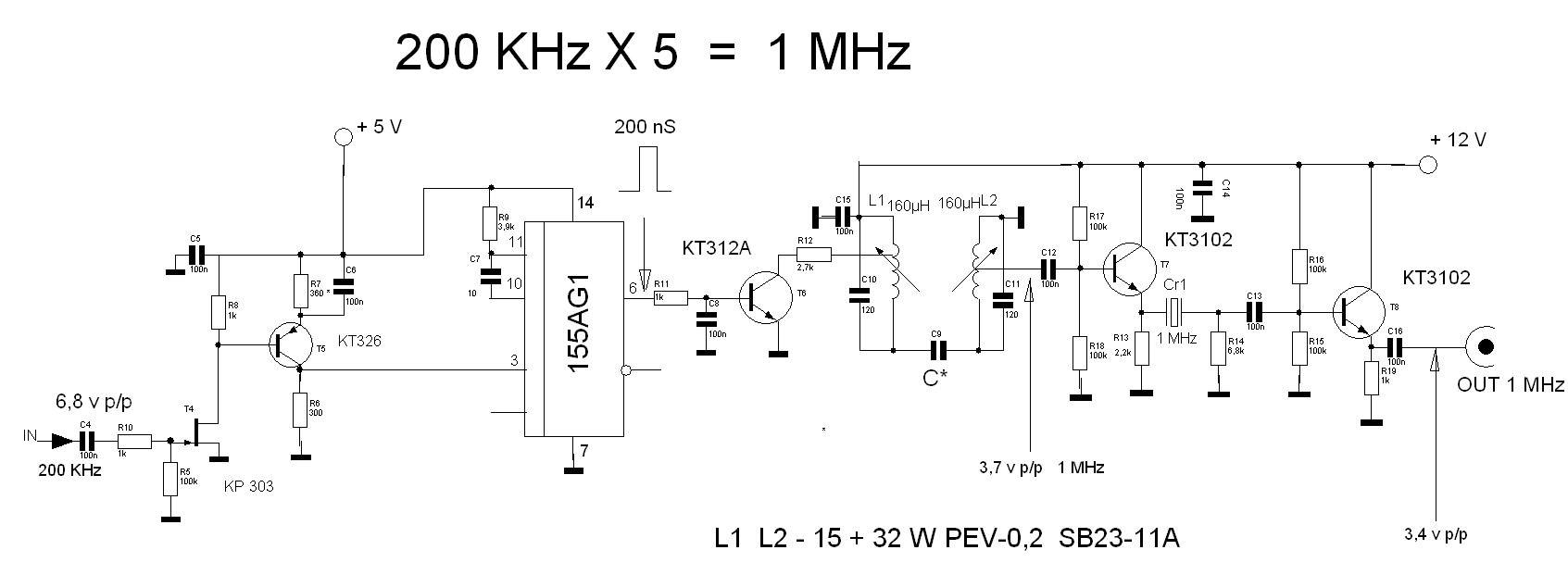

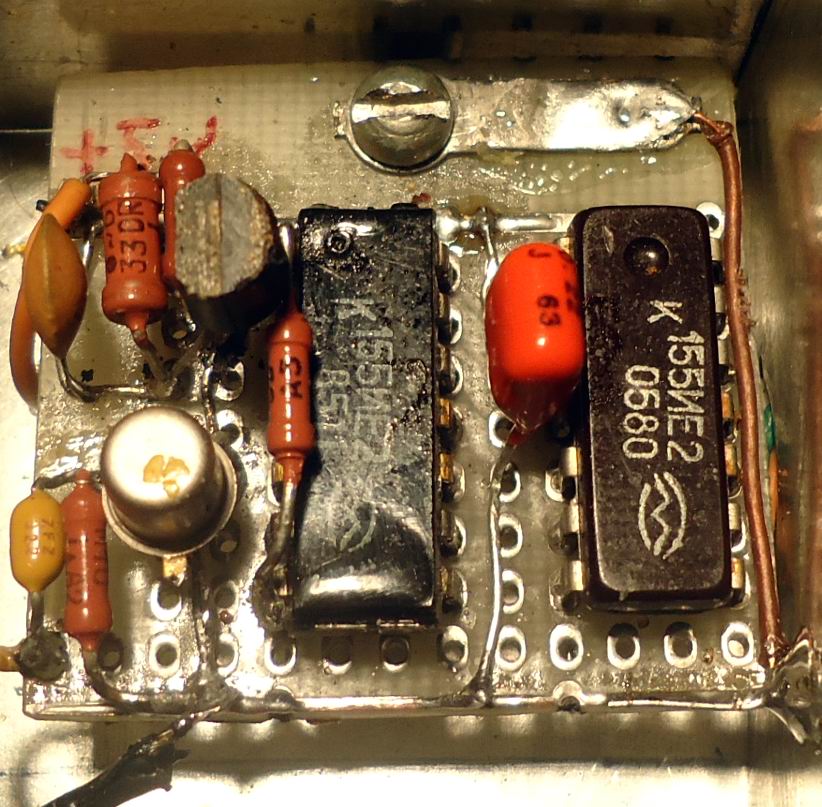

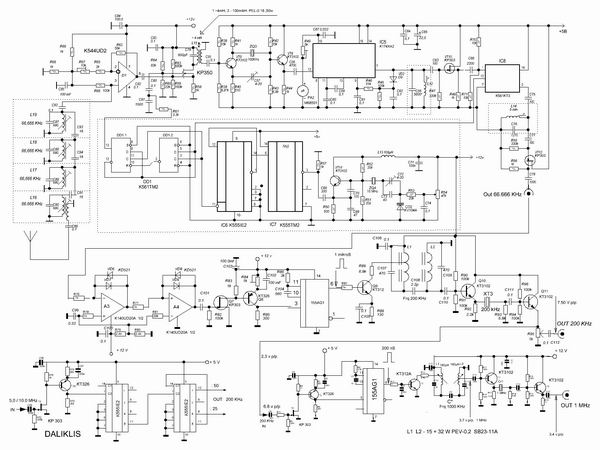

                             Pradinė imtuvo schema                                                                       Daugiklis į 1 MHz                                                                       Daliklis iš 25 ir 50

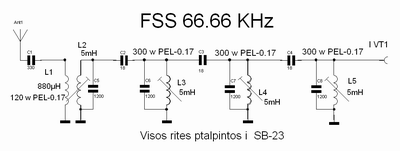

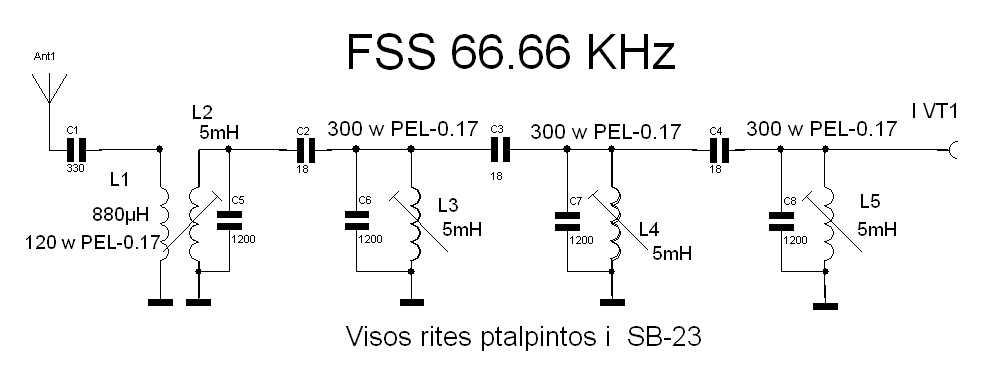

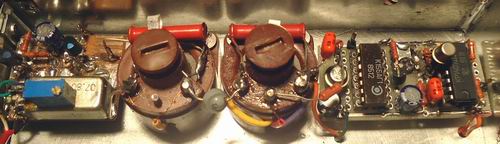

                                                   Imtuvo įėjimo filtras 66.66 KHz                                                                                 Daugiklis į 200 KH

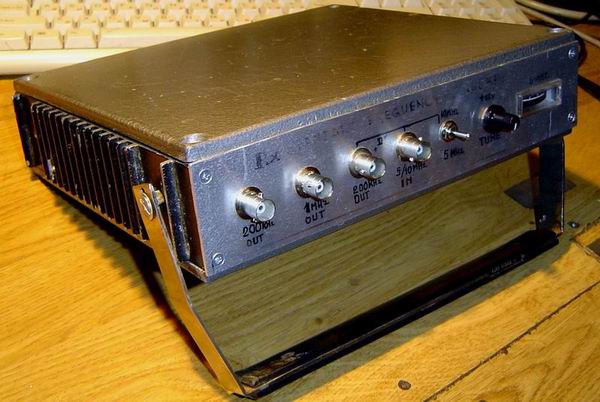

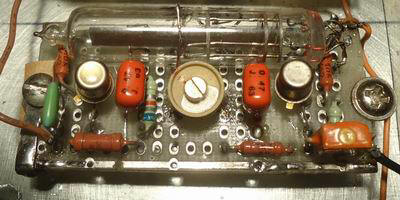

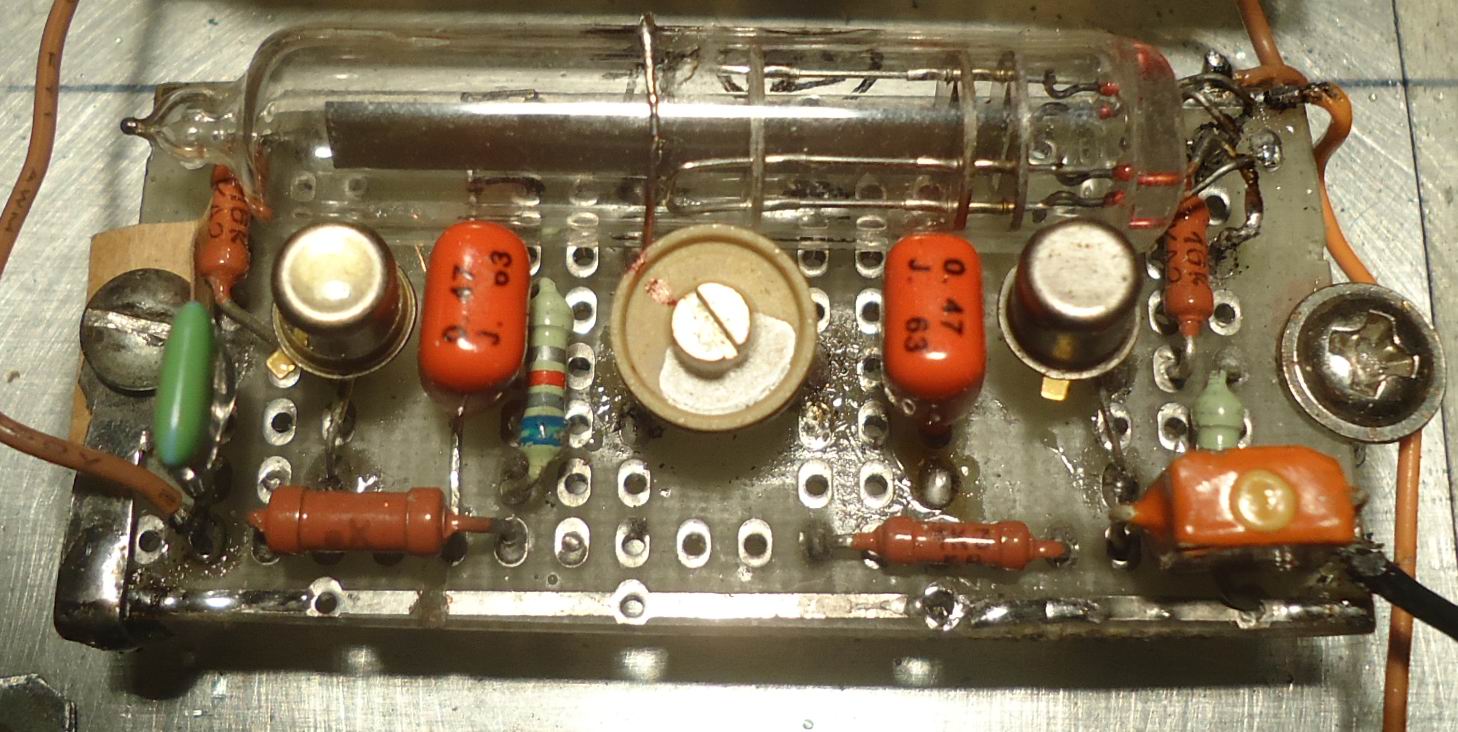

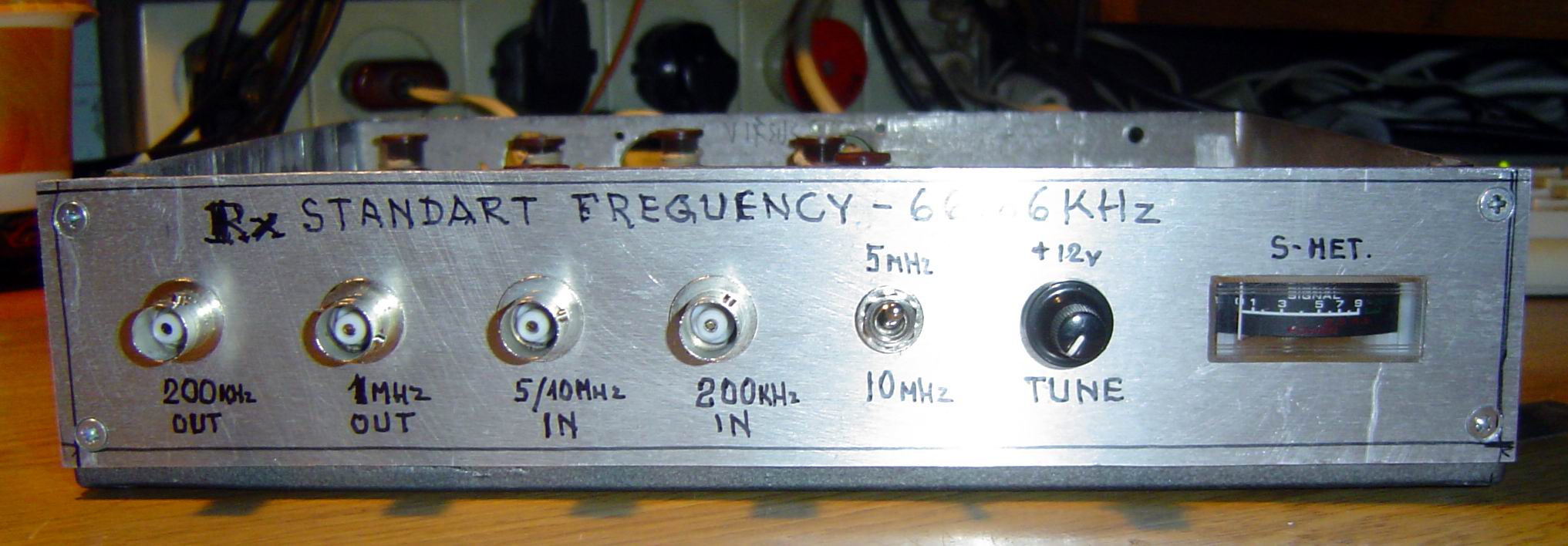

                                    Būsimo imtuvo priekis                                                                                      100 KHz kvarc. filtras                                                            Daliklis iš 25 ir50

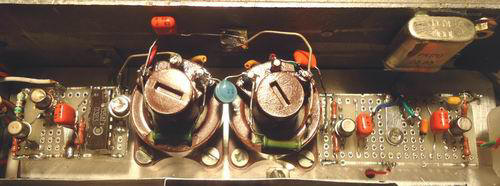

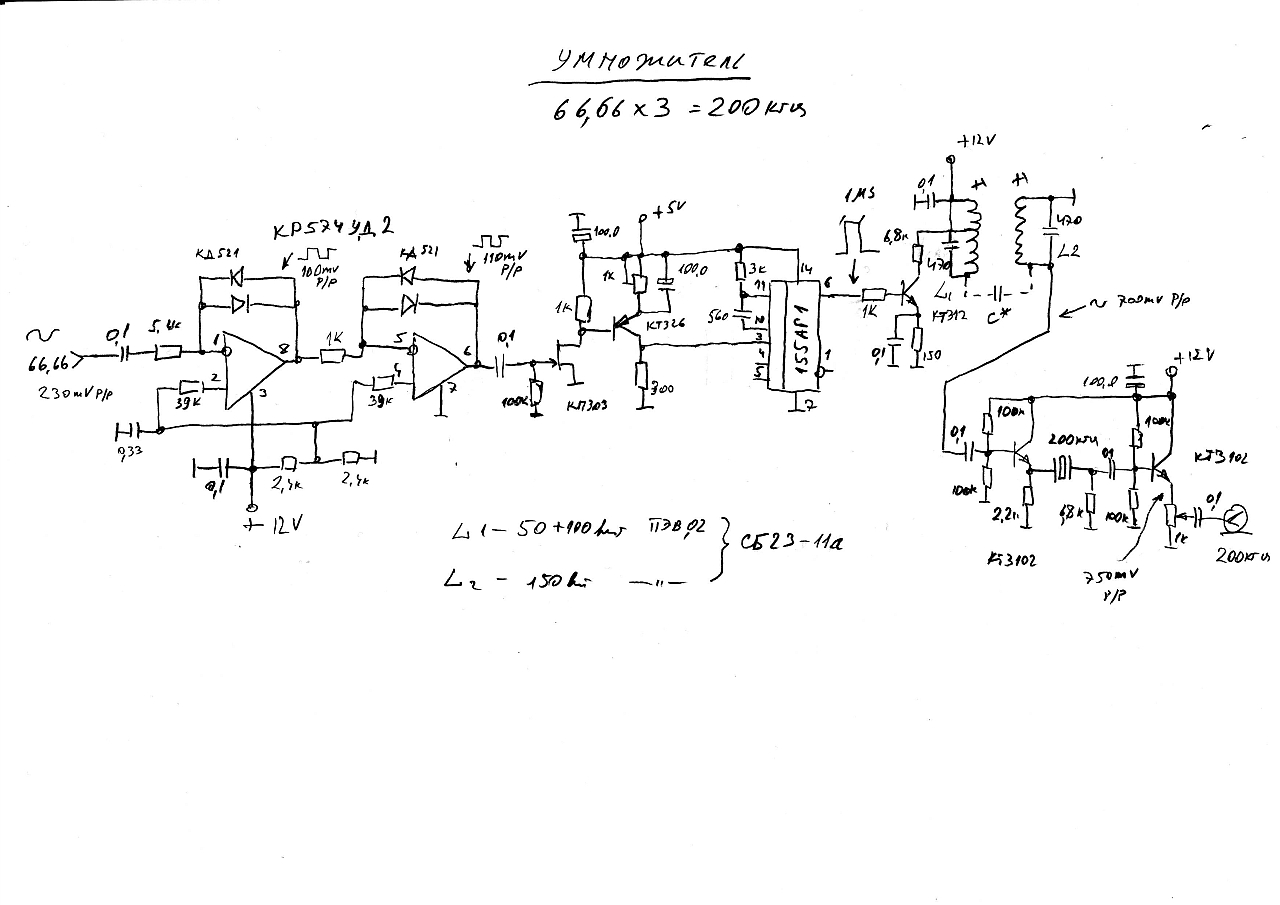

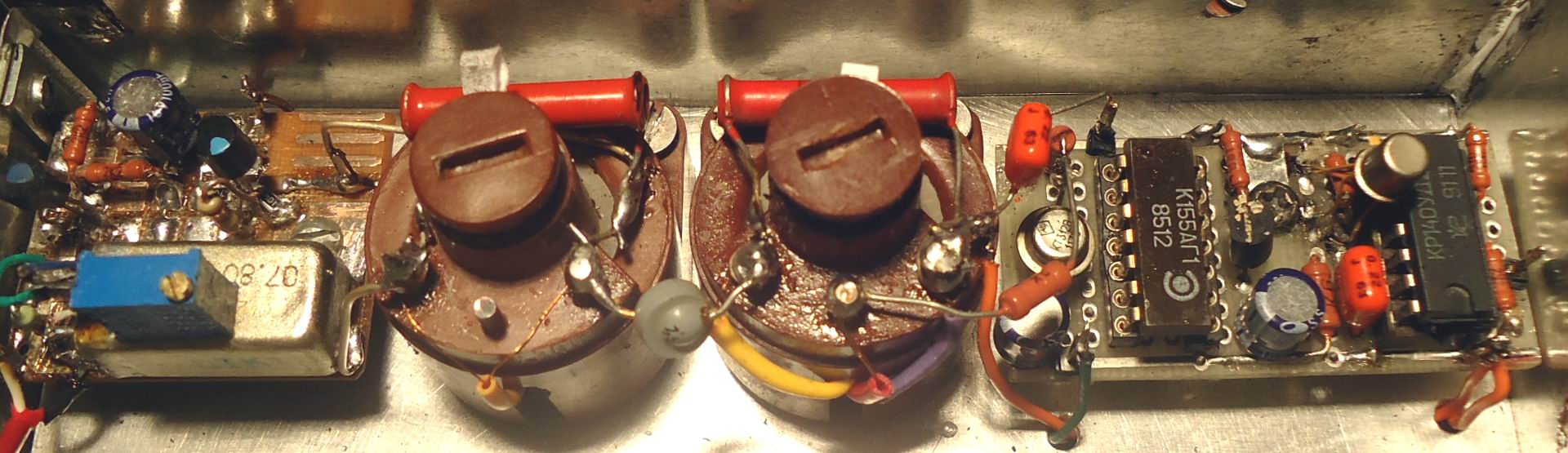

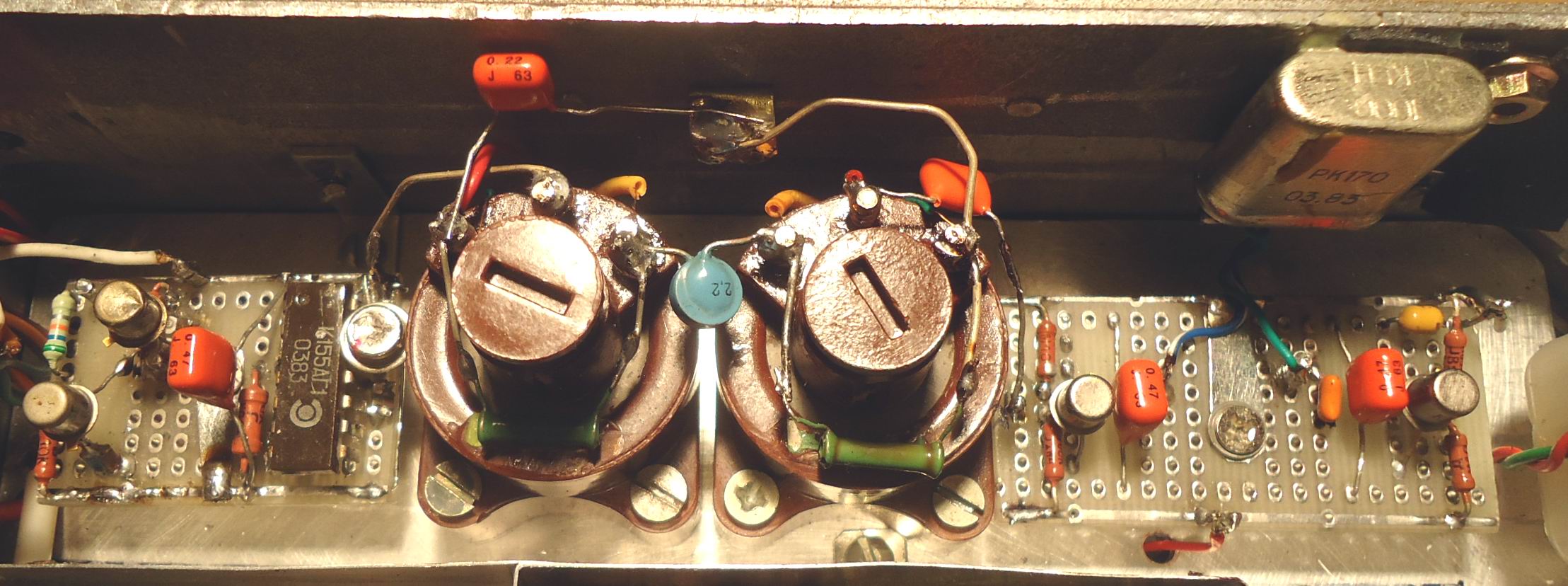

                                           Daugiklis į 1 MHz                                                                                                                         Daugiklis į 200 KHz

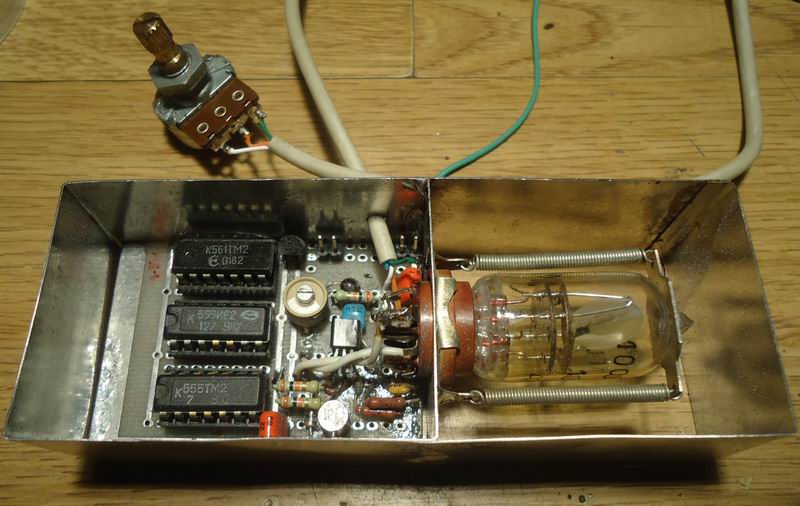

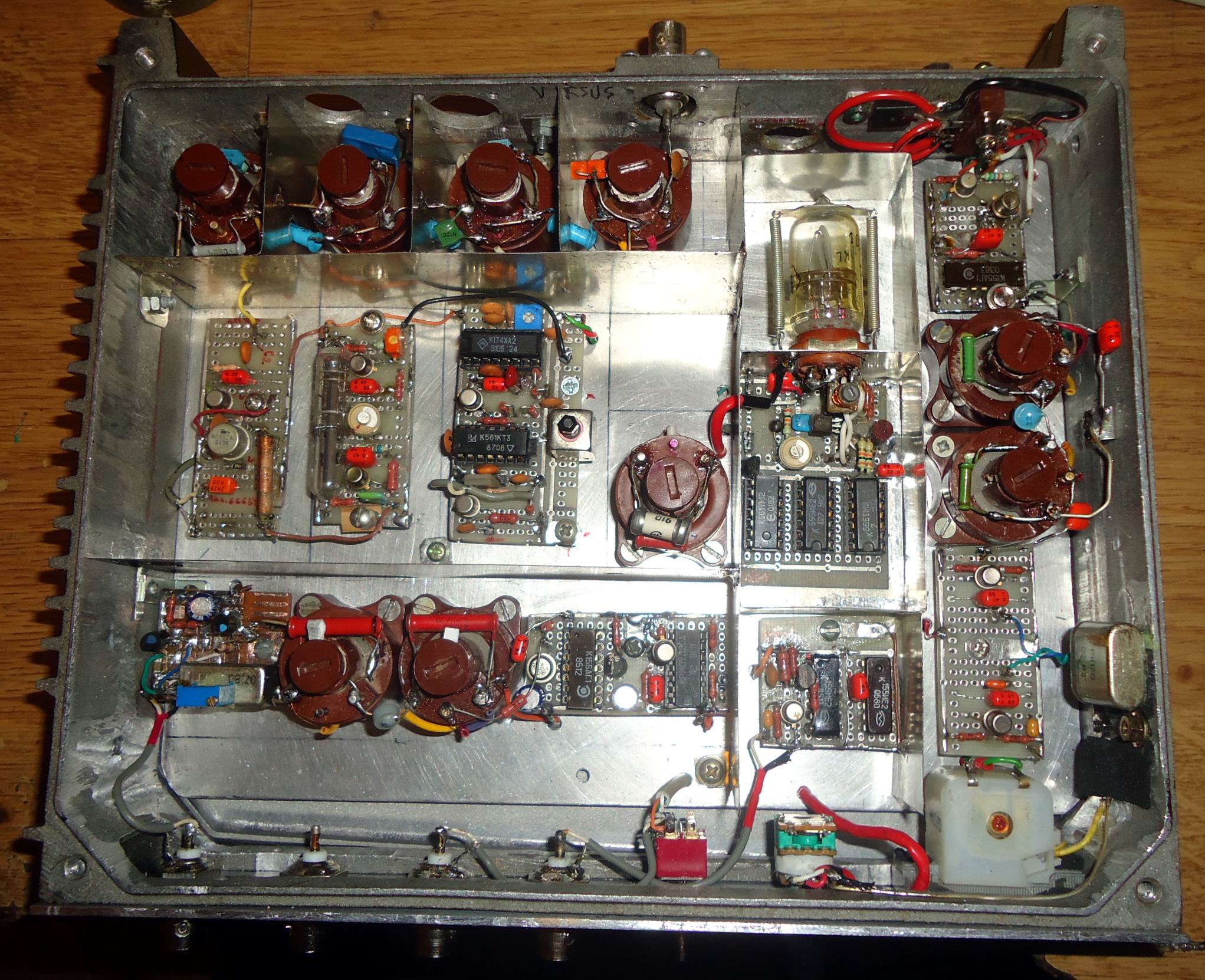

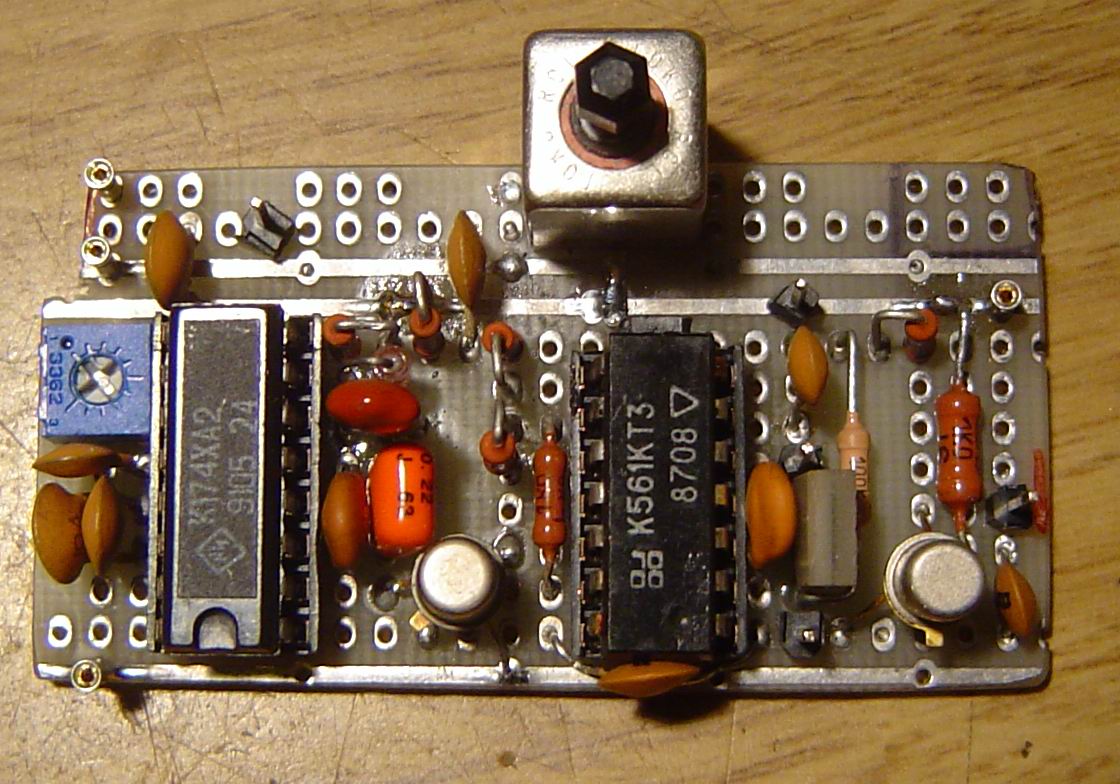

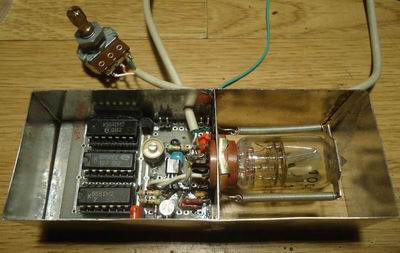

                                  Tarpinis ir 2 maišiklis                                                                   10MHz kvarc. generatorius su dalikliu                                             Surinktos plokštės

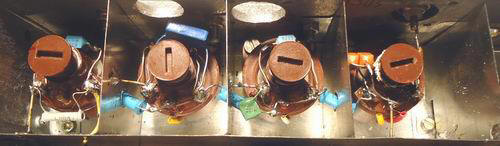

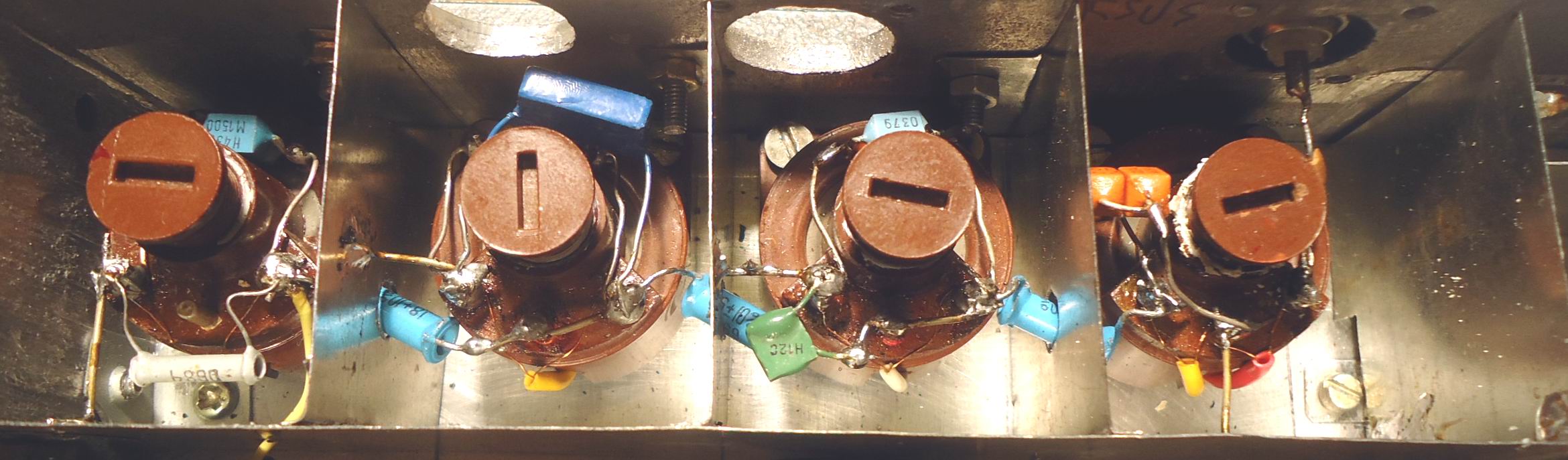

                                                                                                                          Įėjimo fltras 66,66 KHz



                  Vyksta derinimo darbai.



                                                                                                                                        ( bus daugiau)



 LY2BOK   Justinas
