Lempinis imtuvas su keitimu į viršų ir nuvistoriniu maišikliu
(Scheminiai ir konstrukciniai sprendimai pagal Aleksandrą LY3BD)
Viskas prasidėjo nuo to, kaip ir rašė LY3BD Aleksandras CQHAM.ru konferencijoje , (http://www.cqham.ru/forum/showthread.php?t=17385 ) labai jau norėjosi vėl pačiupinėti lempas, prisiminti jaunystę nuo ko viskas prasidėjo mano kelyje į radiotechniką. Paklausyti kaip skamba "vakuminis lempinis " garsas. Tuo pačiu įvesti sintezatorių į šį aparatą padarant lyg tais ir sintezę praeities ir dabarties. "Pasiraitojąs" rankoves kibau į metalo pjaustymą ir gręžiojimą.
Bendras vaizdelis Imtuvo bendras vaizdas ( be apdailos )
IMTUVO PAGRINDINIAI DUOMENYS:
( LY3BD imtuvo duomenys )
1. Matmenys: 250x170x300 mm
2. Svoris: ~ 4.5kg
3. Rx 100 - 30.000 KHz AM, SSB, CW
4. Sintezatorius EU1CC su pakeitimais
5. Maitinimas Išorinis. +180v +12v , - 12v ,+ 5v , ir ~ 6,3v.
6. Imtuvo jautrumas 0,8 mikrovolto prie 10db 3KHz SSB.
7. Tarpiniai daž. :
TD1=60,7MHz (FSS pralaidumo juosta 1MHz)
TD2=10,7MHz (kvarcinis filtras juosta 18KHz)
TD3=500KHz (EMF su pralaidumo juosta 3.0KHz 0,75 KHz ir7,8KHz)
8. ATT - 10 db, - 20 db, - 30 db , -40 db.
9. Antenos apkrova - 50 Om
10. Gretimų kanalų slopinimas priėmime - daugiau 60db
11. Dinaminis diapazonas pagal trečios eilės intermoduliaciją su išnešimu dviejų signalų 15 KHz - daugiau nei 80 db
12. Galingumo pareikalavimas iš tinklo - 60 vatų.
13. Režekcinio filtro reguliavimo gylis pagal TD 3 , daugiau 50db
Sintezatoriaus schema ( pradinė schema EU1CC )
Už pagrindą buvo paimta Dimitrijaus EU1CC sintezatoriaus schema , kuri pritaikyta imtuvui su keitimu į viršų. ( http://eu1cc.qrz.ru/sintez/ver1_0/sintez1_0.htm ) Kai kurios vietos schemoje ir programoje buvo LY3BD pakoreguotos pritaikant konkrečiai šiam aparatui. Papildomai sumontuotas stiprintuvas +10 db ant KT610. Trūko sintezatoriaus išėjimo lygio dėl lempinio maišiklio. Nors GUN'ų plokštėje jų sumontavau keturis, tačiau pakako ir dviejų viso diapazono perdengimui . 60.7 MHz - 73,8 MHz ir antras nuo 73,8 MHz - 90,3 MHz.
Sintezatoriaus stiprintuvas GUN'ai DDS
Sintezatoriaus plokštės Surinkta GUN'ų plokštė
Sintezatoriaus apačia (nėra kai kurių detalių) Sintezatoriaus viršus

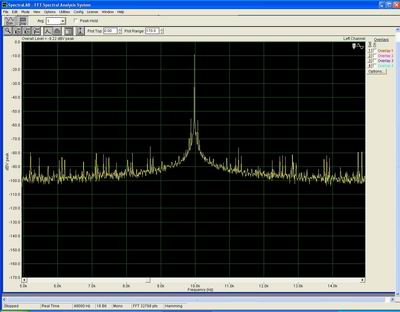

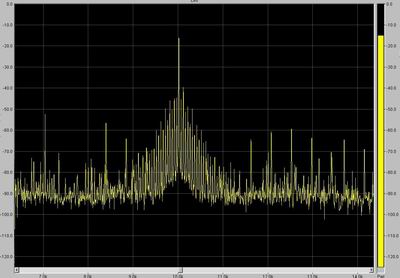

Sintezatoriaus spektras po surinkimo Sintezatoriaus spektras po suderinimo
Sintezatoriaus darbas prieš derinimą ir po suderinimo ir pataisymų. Vaizdas iš spektro perkėlėjo.
Imtuvo schema
TDS 500 KHz Anteniuatorius 1-mas nuvistorinis maišiklis 2-as maišklis ir tarpinis 10.7 MHz
ŽD stiprintuvas Maitinimo šaltinis Valkoderio optaporų pajungimas Imtuvo blokinė schema
Valkoderio konstrukcija
Valkoderio konstrukcija pagaminta iš kompiuterinio 3,5 colio diskelio sukiklio pagrindinės ašelės su guoliais. Diskelis su tarpeliais panaudotas nuo seno spausdintuvo. Primontavus ašį , gaunasi puiki valkoderio konstrukcija. Belieka sumontuoti elektroninę dalį kuri duota schemoje.
Imtuvo konstrukcija
Detalių išdėstymas Surinktas karkasas
Sumontuotas karkasas Iš kitos pusės
Apačia (pilnai sumontuota)
500 kHz generatorius 500 kHz generatoriaus montažas
Žemo dažnumo stiprintuvas Maitinimo blokas ir imtuvo korpusas
Maitinimo blokelis surinktas į kompiuterio maitinimo standartinę dėžutę , kurioje viskas puikiai tilpo. Ir transformatorius ir stabilizatoriai. Kaip matosi iš nuotraukų praktiškai viskas pagaminta ir dalis mazgų suderinta.
Garso failas įrašytas vakare 80m diapazone: 80m.MP3
Justinas LY2BOK
