" PROTINGA " DRELIUKĖ

                                                                            ( išeiginės dienos konstrukcija )

                                                                Pradinė informacija čia: http://radiokot.ru/circuit/digital/automat/28/

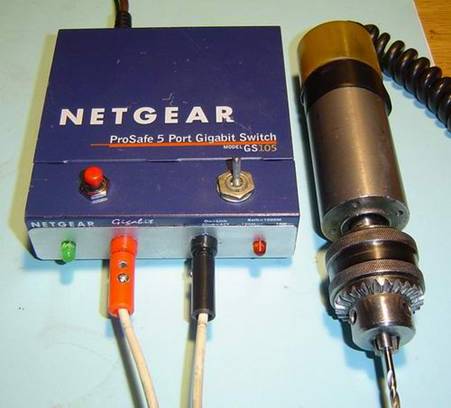

           Tai labai paprasta konstrukcija, tačiau su jos pagelba dirbti daug maloniau.  Paskirtis tokia.  Pajungus šį priedėliuką dreliukė sukasi labai lėtai ( pradinis greitis nustatomas su R5) . Tai leidžia labai patogiai pastatyti grąžtelį į takelio vietą kurioje bus gręžiama skylutė. Kai tai padarome  tada paspaudžiame visą  dreliukę žemyn.Dreliukė padidina staigiai apsukas ir skylutė išgręžiame. Kai tik ištraikiame gražtelį, dreliukė vėl sukasi lėtai. Kaip tai vyksta? Labai paprasta. Kai tik mes paspaudžiame gražtelį žemyn, padidėja apkrova ant varikliuko veleno, to pasėkoje išauga suvartojama srovė, o į tai sureaguoja kontroleris ir padidina apsukas iki maksimalių. Taip ciklas ir kartojasi. Kai dirba mažomis apsukomis dega žalias šviesdiodis, kai apsukos maksimalios - raudonas.  Paspaudus mygtuką  SA2  variklis sustabdomas "PAUZĖ"  dar kartą paspaudus  paleidžiamas variklis automatiniam darbui. Jungtukas SB1  perjungiamas kai nereikalinga automatika ir variklis dirba pastoviai maksimaliais sūkiais.

Pas mane varikliukas 26 v, tačiau bandžiau ir 12 v  viskas gerai , tik reikia pareguliuoti pradines apsukas R5 ir srovės daviklio varžas R6 R7.

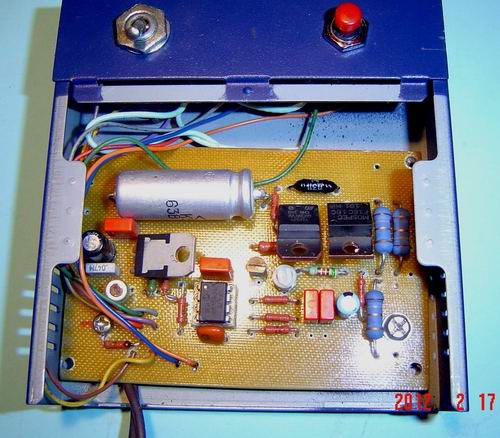

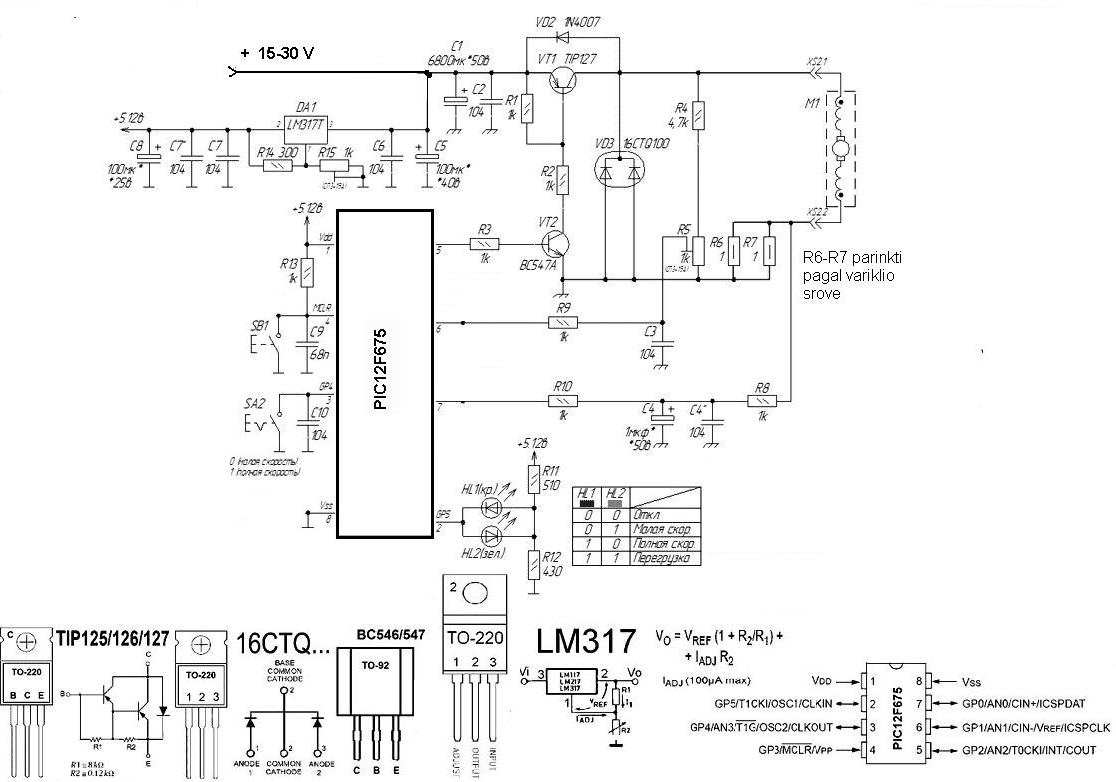

Tarp kitako , dėžutė panaudota kurią pirkau iš aukciono Gargždų hamfeste. Labai tiko.  VT1 galima pastatyti rusišką KT825.  VD3 Tai po ranka papuolę diodai iš impulsinio kompiuterio maitinimo šaltinio. Visa kita paaiškinimo lyg ir nereikalauja.  Tereikia parinkti varžas R6 R7  pagal turimą variklį.





Programa įrašymui į PIC ..            Dreliuke .HEX
